Paso 4: Detalle eléctrica y montaje
Por favor asegúrese de que la unidad de Stanley no está conectada antes de empezar a trabajar en él.

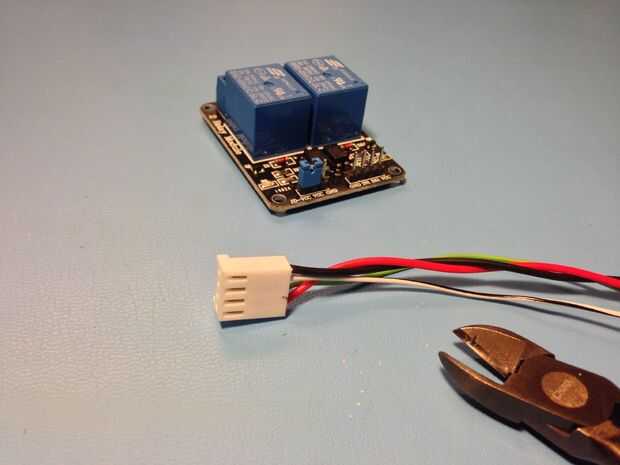

La placa de relé utilicé tiene dos relevadores de 10A que cambiará con un voltaje de la bobina de 5V. Para asegurar un grado 15A de la unidad hackeado, usé los relés en paralelo para proporcionar una capacidad de carga de 20A. Esto proporciona un factor de seguridad decente para un adaptador de corriente conectado a un interruptor estándar 15A protegida circuito cableado casero. Si utiliza un relé corriente superior, podría cambiar las tomas de corriente individual. Si la regleta es clasificada 15A, entonces cualquiera de las salidas debe ser seguro para operar a 15A. Por cableado de los relés especificados para este instructable en paralelo, puede asegurarse de que cualquier salida única o todos juntas 3 salidas pueden dibujar 15A con seguridad. Más carga que esto y el interruptor en el panel de inicio de cableado se dispara para proteger el circuito.

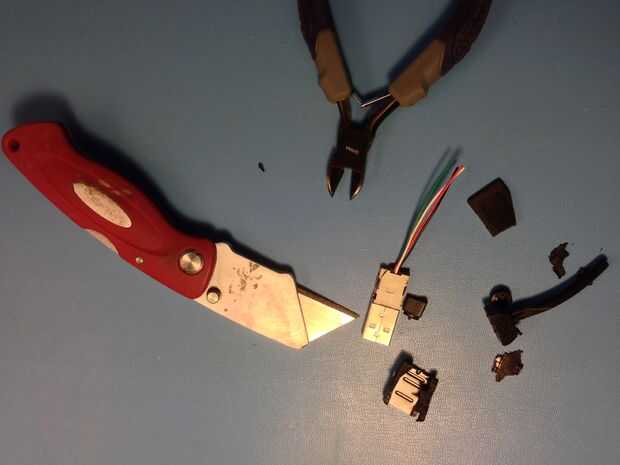

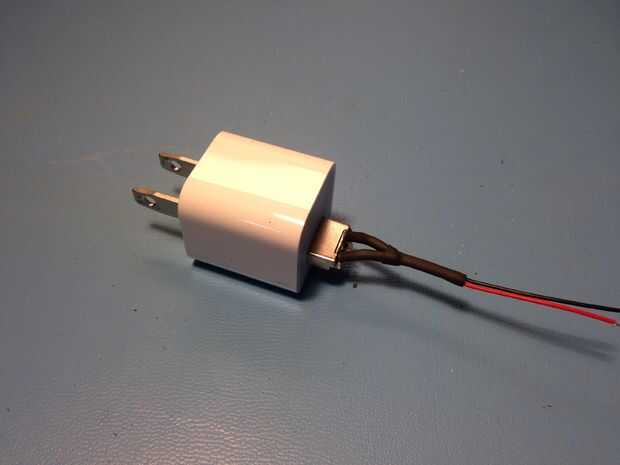

La energía para la electrónica es suministrada por un cargador USB de iPhone. Tenía una de repuesto que podría utilizar. Son baratos y están disponibles en Amazon y ebay. Es más barato comprar el cargador que viene con un cable USB que comprar los componentes para construir su propia fuente de alimentación. El factor de forma del iPhone funciona bien en el limitado espacio interior de la unidad de Stanley. Utilice terminales de horquilla para conectar directamente a las terminales de CA del cargador. Usar termo retráctil para cubrir las partes expuestas de las terminales de CA para evitar el contacto accidental. El cable USB que he encontrado en mi caja de proyecto tenía un conector moldeado voluminoso. Usando un cuchillo afilado, se eliminaron las molduras de plástico. Los cables rojo y negro del cable USB cuando sustituye por 26 calibre alambre para ofrecer una robustez más mecánico y luego el conector más fue protegido usando engarzadora como se ve en las fotos.

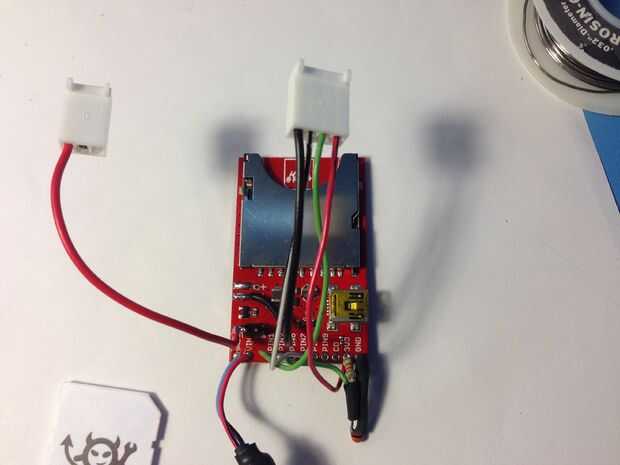

Originalmente, tenía intención de cambiar los relés de forma independiente para que pudiera controlar al menos 2 salidas de forma independiente. Es como originalmente fue el circuito de cableado. Después de investigar la capacidad actual de los relés, opté por las salidas de relé en paralelo. La conexión entre el Imp y la placa de relé tiene dos pernos de Imp controlar cada relé. En realidad, sólo puede conectar un pin de Imp a ambas entradas de relé. El firmware cambia los pines juntos así que de cualquier manera está bien.

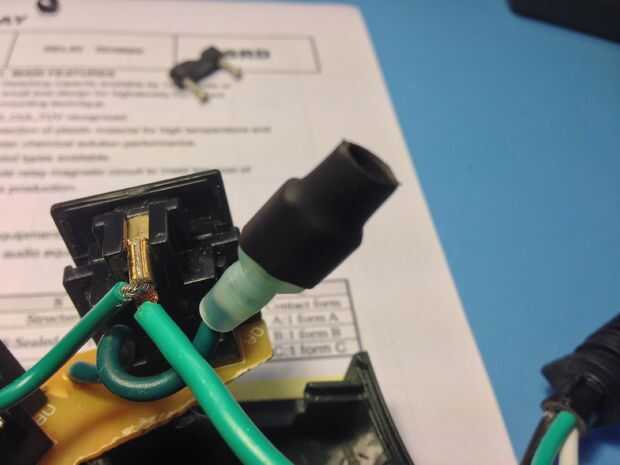

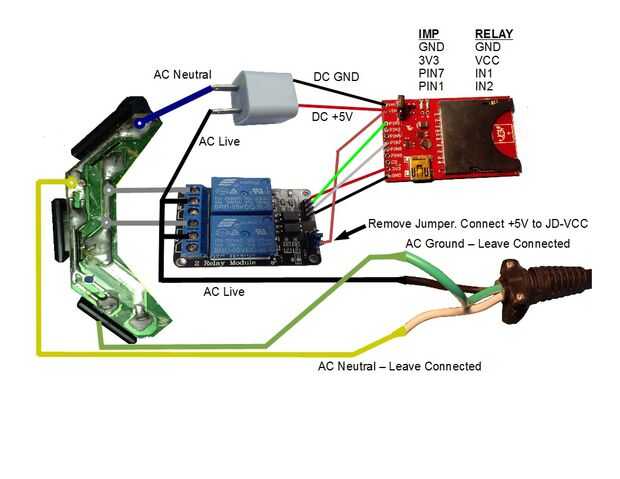

El CA neutro y la toma de tierra ya está conectado a las tomas de enchufe. Dejar que todo conectado lo que viene de fábrica. El único hilo que debe modificarse es el cable de AC vivo (cable negro). Este cable debe ser t le o ramificada para que tengas una entrada de hilo a cada relé como se muestra en el esquema. Proteger la Unión con termo retráctil. Usé un trozo pequeño de alambre 16AWG de esta ramificación. Cable multitrenza 16AWG típicamente puede llevar 22Amps cuando se utiliza para el cableado de chasis cortos.

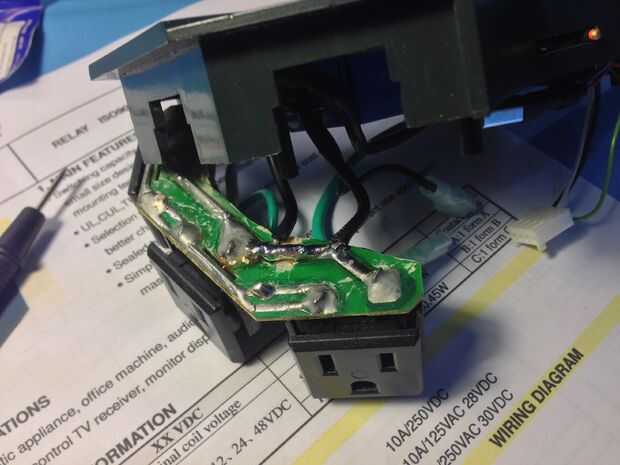

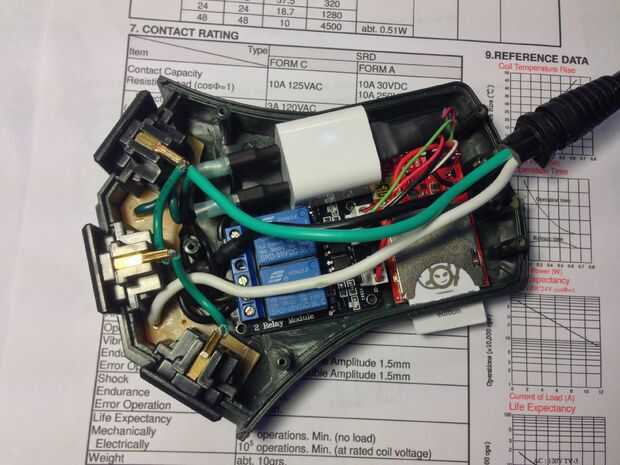

Las salidas de relé se sueldan en la parte inferior de la PCB de CA como se muestra en la imagen. Cuando todas las conexiones se realizan, todo apriete en el alojamiento como se muestra y caliente-pegamento del relé y imp placas a la base.
