Todo en uno Portable utilidad poder Banco (4 / 11 paso)

Paso 4: Circuito de indicador de nivel de batería

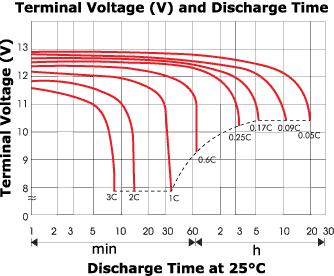

Es muy importante monitorear la carga restante que queda en el PowerBank cuando la batería está en estado de descarga. Podríamos haber simplemente utilizado un voltímetro dc pequeño para monitorear la carga restante en la batería. Pero tenemos que entender que para cualquier pasta, es descarga curva no es lineal. Por lo tanto en una batería de 12V, 6V no significa que la izquierda de carga restante es 50%. Puede ser menos del 10%. Así que es mejor pre calibrar nuestra batería por nuestra cuenta según nuestros requerido necesita. Desde que dejó el cargo en la batería se reduce rápidamente al llegar a la tensión menos de 11V, así que según mi circuito único led del LED se encenderán gráfico de barras.

Esta es la manera caliberated mi batería

6V-11V == 1 barra Led brilla

11v 12V == 2 barra LED Glow

12V-12.5V == 3 barra LED Glow

> 12.5V == 4 barra LED Glow

Los resultados anteriores se basan en los resultados de simulación que recibí de software Proteus. También está trabajando para mi batería. Así que adelante y montar el circuito anterior con confianza ;-)

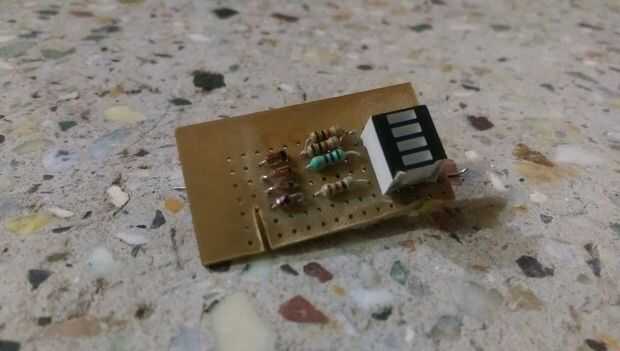

El circuito es muy sencillo y apenas contiene 10 componentes, por lo que le sugiero que para evitar un PCB para ahorrar tiempo y montar en un tablero perforado

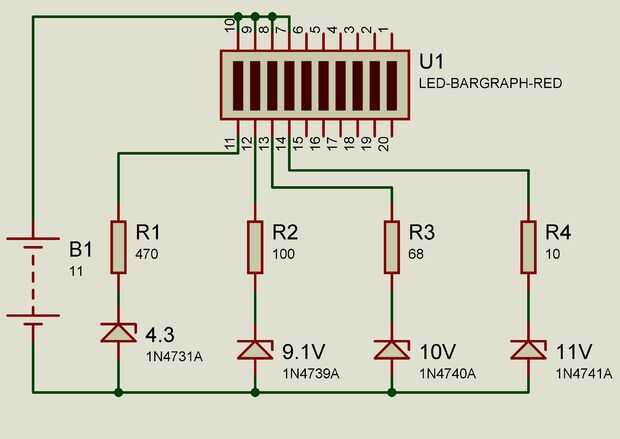

El diagrama del circuito para el indicador de nivel de batería se puede encontrar en las imágenes anteriores.
