Todo en uno Portable utilidad poder Banco (9 / 11 paso)

Paso 9: Alimentar circuitos

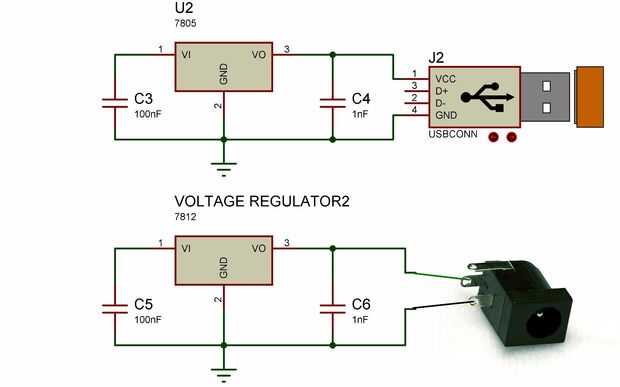

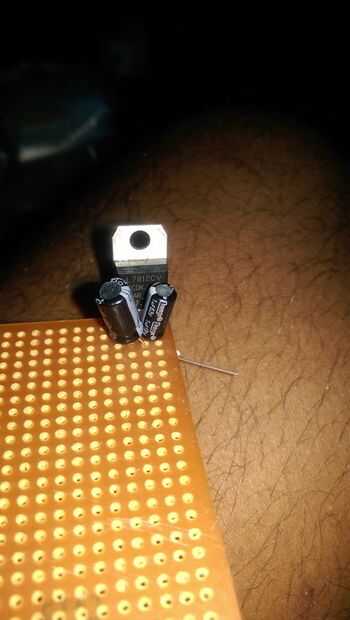

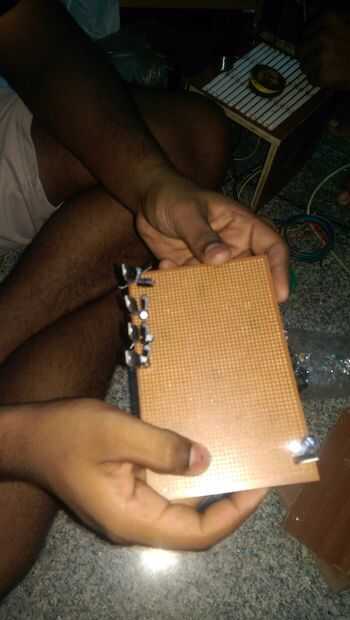

Necesitaba 2 salidas de 12V para alimentar el módem y el enrutador. También necesitaba dos salida USB de 5V para carga de teléfono. Necesitaba dos fuentes más de 5V a tableros del amplificador de energía y el adaptador de bluetooth. Así que logré todas las fuentes de energía anteriores haciendo las conexiones como se muestra en el diagrama del circuito. Puesto que el circuito es muy simple, placas perforadas son suficientes para realizar las conexiones.

Para el ordenador portátil de carga salida, conecté las salidas del circuito de XL6009 DC-DC Boost dos en paralelo que tenía la misma salida voltaje puesto de 19.5Volts. La tensión de salida es 19.5V porque mi portátil tiene una potencia de 19.5V, 4 amperios. Cada circuito de incremento de XL6009 tiene una corriente nominal máxima de 3A. Pude haber comprado un mejor paso de DC-DC de potencia por módulo, sino que habría aumentado los costes. Así que conecté dos aumentadores de presión en paralelo para obtener 4 amperios. Por lo tanto el circuito de carga portátil también se completó de esta manera.
