Todo en uno Portable Solar de alimentación: 220V + 12V + 5V batería automática de carga! ;) (4 / 5 paso)

Paso 4: instalación

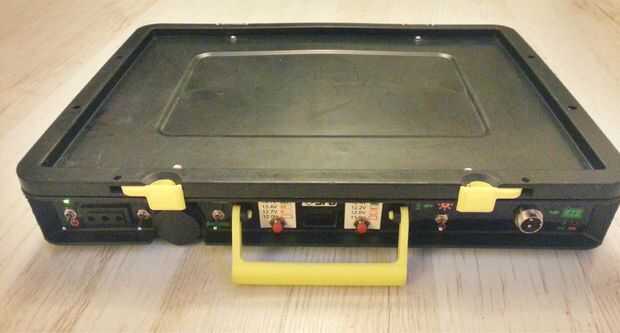

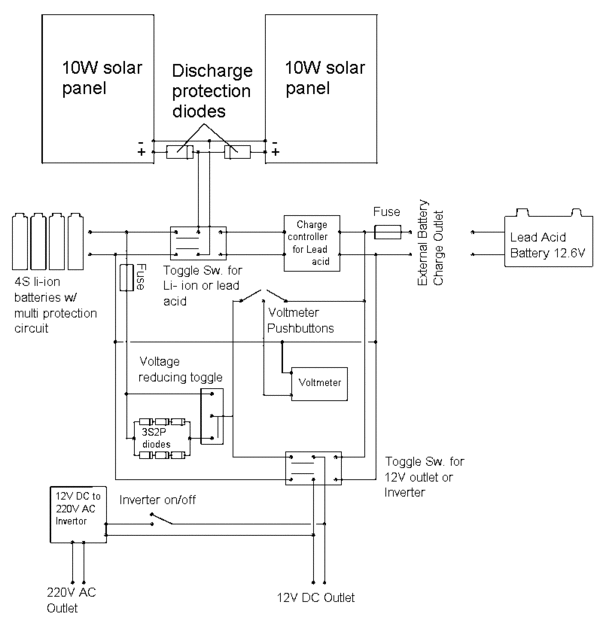

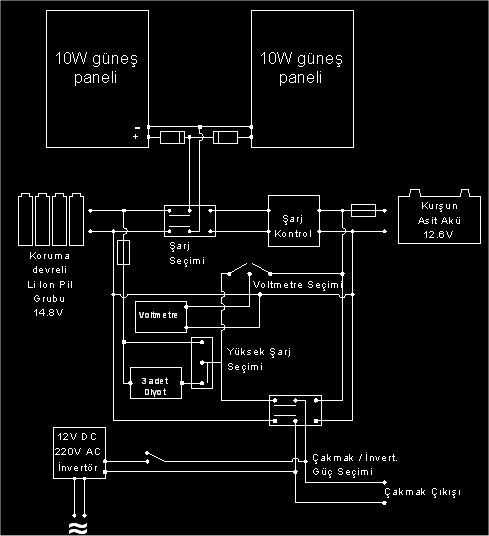

Aquí puedes encontrar los esquemas de alimentación solar. Es turco, pero añadido inglés explicaciones sobre ella.

Editar:

También ha añadido esquema como descarga y gif formato pfd, en Inglés :)

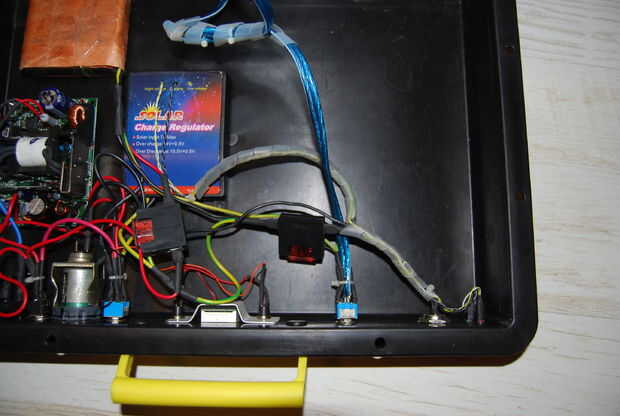

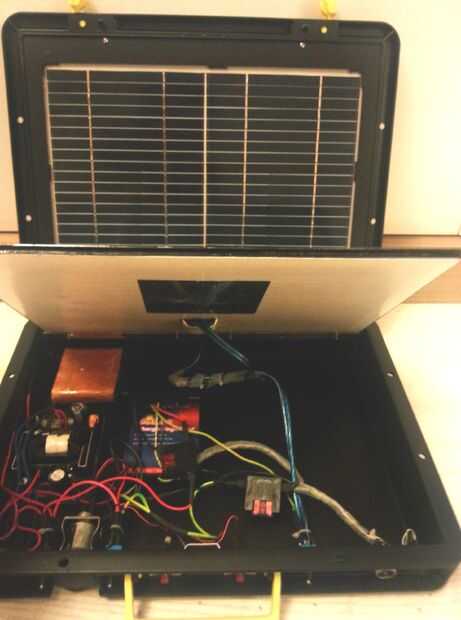

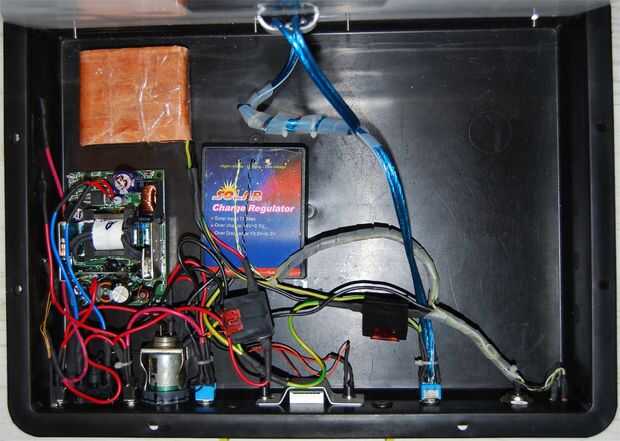

Detalle montaje fotos con explicaciones añadidas. Tenga en cuenta que el espacio para las baterías adicionales si es necesario. De carga conduce que también se almacena aquí...

Usted puede dirigir la energía a las baterías de li-ion o externa 12V plomo puerto de carga de batería.

Medir el estado de ambas baterías cuando quieras.

Todas las conexiones completadas basado en este esquema y parece spagetti :)

Realmente necesita abrir dentro en operación normal, por lo que se preparó como poco apretado. También contamos con espacio suficiente para más del Li-ion batería de paquetes (para más capacidad) y cables etc. dentro...
