TOD: Intro ROM de matriz de diodos (display de 7 segmentos) (2 / 7 paso)

Paso 2: poner los 2 principales componentes en el tablero

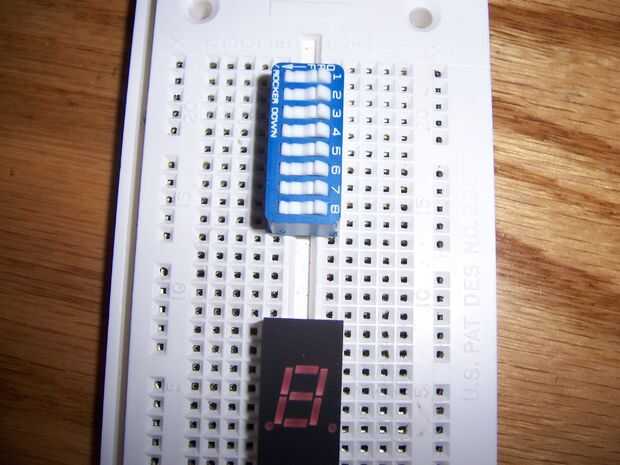

insertar la pantalla y el dip switch (selector heheh) en el centro del tablero, ontop de la ranura.
