Interfaz MSP430 Launchpad con display de 7 segmentos

Hola amigos,

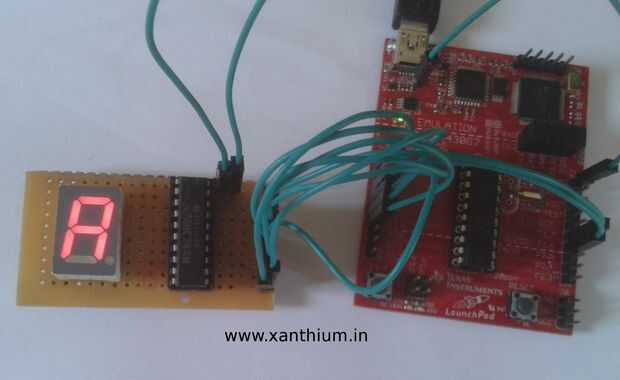

Bienvenido a mi MSP430 Launchpad entretela tutorial, en este instructable yo se ser entretela un MSP430 Launchpad con un display 7 segmentos de cátodo común.

Tenga en cuenta que yo estoy reformateando mi artículo original publicado en www.xanthium.in a un formato de instructivo. Usted puede encontrar el artículo original aquí.

Códigos fuente (Archivos de C) y esquema (PDF) puede descargarse desde aquí.

La interconexión entre MSP430 y el display de 7 segmentos se realiza mediante una interfaz paralela es decir estoy usando 8 líneas de datos para controlar los 7 segmentos + el punto decimal en la pantalla.

El código mostrará el número de caracteres numéricos 0 - 9 y alfa como A, b, C, d, E, en el display de 7 segmentos.

Los 7 segmentos Display utilizado en este instructable es de Cátodo común variedad.

Etiquetas: Msp430, MSP430g2553, MSP430 Launchpad, 7 segmentos Mostrar interfaces
