Paso 3: electrónica
Las herramientas:
- soldadura de hierro
- solderwire
- cuchillo de la manía
- un pequeño trozo de PCB de prototipos
- alambre esmaltado o cualquier otro cable que prefieres
- pegamento caliente
I strated con los LEDs solo.
Si utiliza alambre esmaltado don´t olvide raspar de la laca antes de soldar. Puede utilizar un cuchillo de la manía para eso.

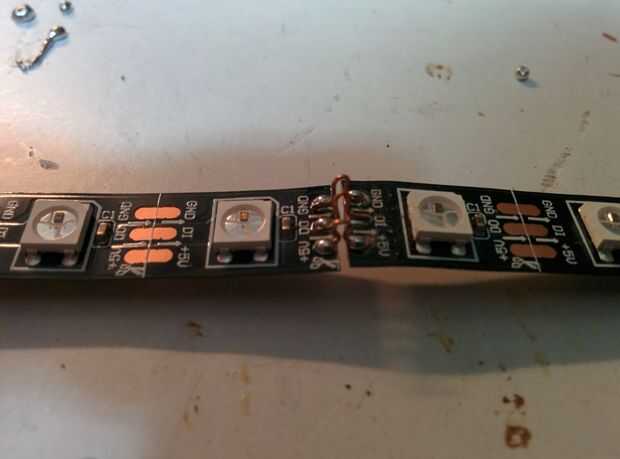

Alambre para arriba, usted puede ver la imagen con el pinout en flikto.de. Tenga en cuenta que la duda va a DIN en el siguiente LED! (ver imagen 2)

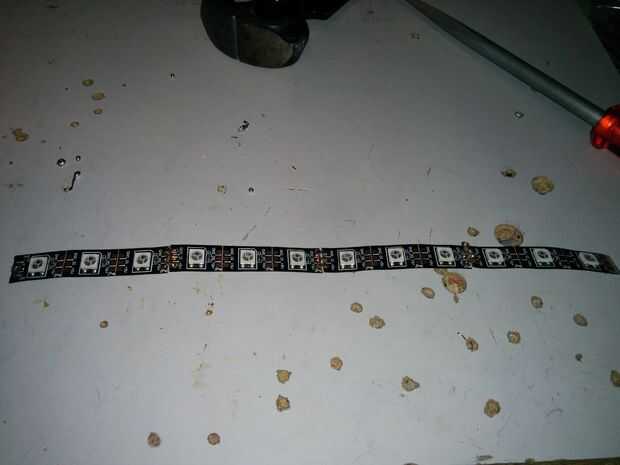

Después de eso puede cortar la tira de LED en 4 elementos con 3 LEDs. Recuerde, tenemos 63,6 mm tira de LED y 64mm diámetro exterior del tubo por lo que necesitamos algunas "sobrante para alinearlo a las vigas. Alambre para arriba con alambre esmaltado como en cuadro 4.

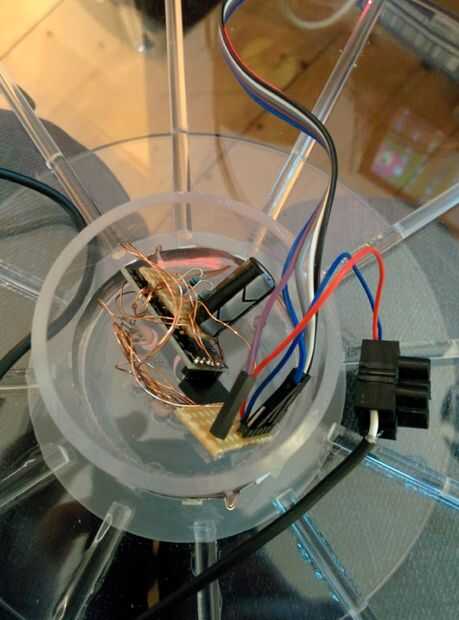

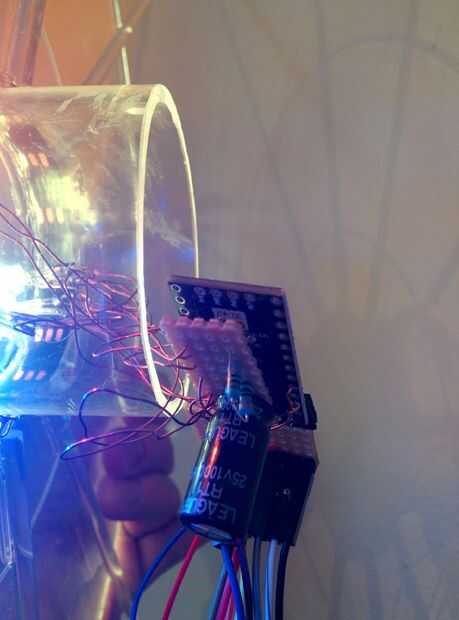

Hice un poco proto PCB que servirá como un "arnés de alimentación" y contendrá los componentes para las tiras de LED (las dos resistencias de 330 ohmios y el condensador de 1000µF, cuadro 7). Se refieren a la imagen de Fritzing para eso.
Ahora instale la tira alrededor del tubo, alinear los LEDs de las vigas. El primer píxel coincide con 12 o´clock. Si han dado vuelta alrededor de su vivienda, don´t olvidar que todo se refleja. Continuar hacia la izquierda! Utilice pegamento caliente para fijar al tubo. Una pequeña gota para cada segmento lo hará!

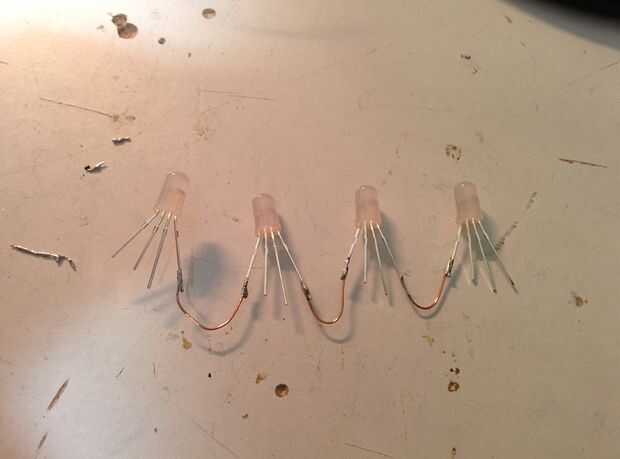

Puede hacer lo mismo con los LEDs solo (eventualmente reflejados), sólo añadir algunos pegamento caliente y presione en los orificios.
Don´t alambre de Arduino, sin embargo, vamos a utilizar la serie de hardware para la conexión de BT, primero Compruebe los pasos donde describo el software.
