Paso 1: Diseño y elección de los materiales
Diseño:
Si tenemos un vistazo a nuestro reloj/reloj analógico otra vez vemos que el círculo se divide en pasos de 12 * 30° sabemos que necesitamos 63,6 mm para la tira del LED. Por lo tanto debe ser posible alinear la tira alrededor de un tubo de alguna manera. Decidí usar vidrio de acrílico, porque se ve bien y es posible encapsular la luz en él y en cada defecto en el vaso que cierta dispersión de la luz va a pasar. Así, let´s decir: más impurezas dará lugar a la dispersión más ligera! That´s exactamente lo que queremos. Así que siéntase libre de tomar sus herramientas de grabado y ser creativos :-)
Si hace referencia a mi lista de BoM y el nombre que le dio al reloj, he elegido un sol como el diseño.
Tengo todas las piezas de acrílico de un vendedor alemán en E-Bay (enlace que aparece en la lista de materiales).
Para mi diseño debe:
- acrílico transparente grueso de la placa a tierra = 6mm, diámetro = 300mm
- placa de media acrílico, transparente de espesor = 3mm, diámetro = 150mm
- satinado, espesor de placa acrílica, = 3 m m, diámetro = 90mm
- tubo de acrílico, transparente, exterior diámetro = 64mm (significa que tenemos que ajustar un poco con la tira de LED)
- transparente, diámetro de barra de acrílico, 5 mm (se trata de nuestras vigas); También hay barras de acrílico alrededor con burbujas dentro, te los recomiendo pero me don´t tenerlos alrededor.
- pegamento de acrílico

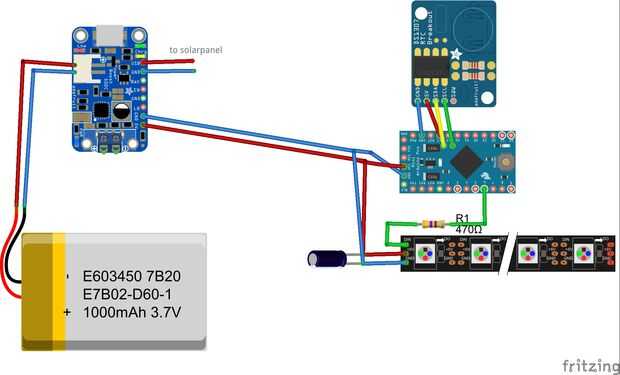

Electrónica (consulte los archivos de Fritzing):
- Arduino mini (o similar)
- 1 tira de LED direccionable (12 LEDs por hora y 5 minutos pasos)
- 4 LEDs direccionables (solo minutos)
- Resistencias de Ohm 2 330
- 1 condensador de 1000µF
- 1 alimentación (5V/500mA)
- un RTC DS 1307 (opcional).
- Módulo de Bluetooth (opcional! sí se puede establecer el tiempo a través de BT y un teléfono inteligente Android)
Si te preguntas por qué tengo MAX485 chips en mi BoM. La respuesta es, que quiero sincronizar el reloj con el sistema de automatización del hogar I´m a punto de hacer (nunca hay que configurar un reloj para ahorro de luz del día otra vez:-P).
Voy a describir en mi blog en el próximo par de semanas al mes.
Como notado, también intentaré conseguir el reloj fuera de la red con algunos paneles solares y una LiPo, pero cubierta de don´t que en este Instructable no dude en probarlo usted mismo.
