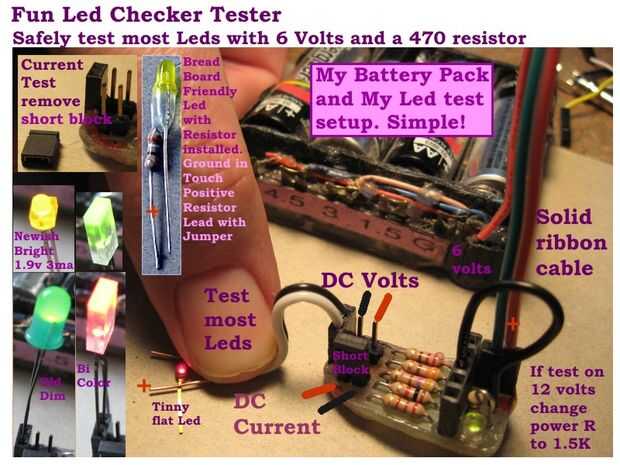

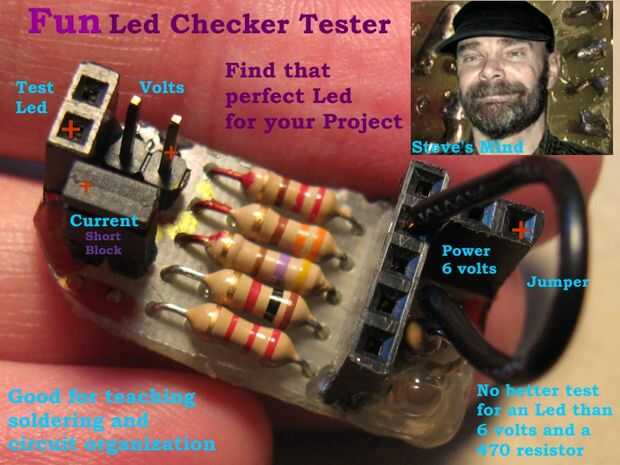

Me senté frente a mi computadora viendo un show en AT & T U-verse y probado y había comprobado un cajón de mi LED. Era divertido y fácil y sé qué Leds que tengo ahora. La mejor manera de probar la mayoría de Leds es con 6 voltios y una resistencia de 470. Es la resistencia de centro en mi tester. Como puede ver que usted puede chequear el voltaje y la corriente de su Led. Mi tester te da cómo su Led se verá enganchado encima en tu circuito. No hay lío y sólo necesita un DMM si desea utilizar uno. El resistor de 1K es lo que uso para 5 o 6 voltios la mayoría del tiempo. Es la mitad de la corriente de una resistencia de 220. El 2,2 K funciona hasta a 12 voltios. Si usted prueba de 12 voltios cambiar resistencia de Led de potencia a 1,5 K o 2.2K. Mi tester es un examen funcional completo de tus Leds con extras en un pequeño formato lindo. Algo he necesitado durante años. Construir uno.
Mi tester sería genial para una clase y enseñanza de la organización y diseño de circuitos. Para placas de prototipos llano como el mío deben tener las piezas con algo como el pegamento caliente del derretimiento. Siempre que sea posible utilicé los cables de componente para conectar cosas. En estas tablas debe utilizar un cable para conectar casi todo o tendrá manchas de soldadura grande todo su tablero. He hecho algunos de ellos. El mejor cable a utilizar es recortes de plomo. Los cables de que corte de las piezas instale. Guardar mina en un compartimento de mi caja organizador de cableado del tablero.

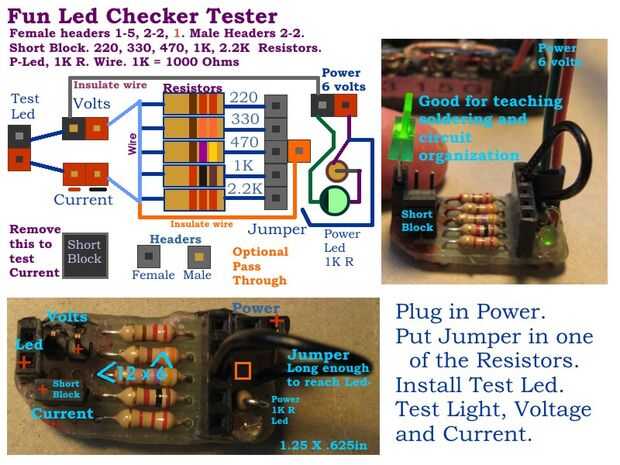

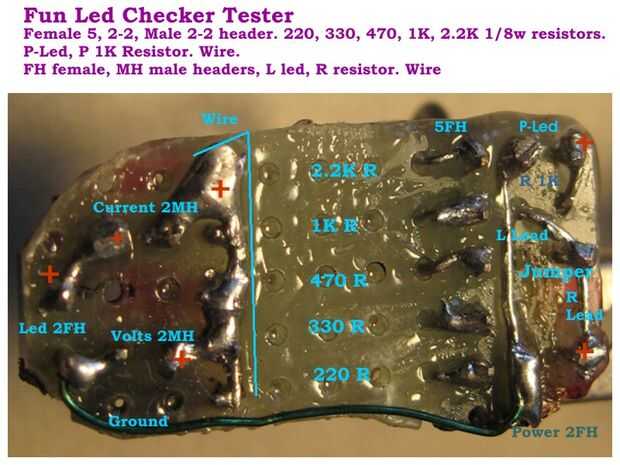

El circuito es simple, pero la configuración de forma inteligente. Mediante el uso de un cable de puente que es soldado en la placa del cabezal de resistencia ahorré algo de espacio y algo de trabajo. Usted sólo pega el puente en el resistor que se desea y la prueba está lista. No buscando un puente de alambre o donde poner una. Simple es más divertido si usted puede conseguir todo lo hecho con menos pasos. Organizar el circuito para la facilidad de uso hace que el trabajo más divertido. Usé esmalte aislada el alambre del imán disponibles en Radio Shack para ejecutar el cable de tierra. Encontré espacio para un encabezado por el puente para pasar de la tensión de prueba. Cubrir la parte inferior del circuito con pegamento caliente o algo para evitar cortocircuitos en su banco de trabajo.

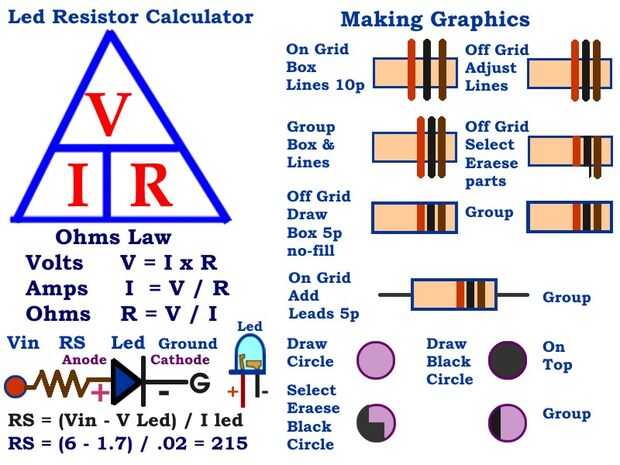

La tensión llevó para la resistencia y la fuente de alimentación no de Led adelante voltaje. Utilice un voltímetro Digital moderno de Multi en la configuración de diodo para obtener voltaje de los Led hacia adelante. La corriente también es afectada por la resistencia y la fuente de alimentación. Un mayor valor de la resistencia significa menos corriente para el Led. Puede obtener una resistencia de cierre mediante adelante voltaje los LEDs y la corriente de mi Tester comprobador. Pero mi Tester Checker te da la corriente y voltaje para tu Led con la resistencia y la fuente de alimentación que esté utilizando. Eso es lo que se usan para encontrar que perfecto Led para su proyecto.
En mi caja de conexiones del protoboard tengo Leds que he instalado una resistencia en el positivo. Esto los hace muy fácil de usar en un protoboard que tus ideas funcionan mucho más rápido y serán más divertido. Esta es la manera de instalar una resistencia en un Led. En primer lugar acerca de 1/2 pulgada hacia abajo desde el led doble positivo hacia fuera en cerca de 90 grados enfrente del otro cable. Luego sobre una 1/2 pulgada por encima de la resistencia doble su plomo hacia fuera en cerca de 90 grados. Superponen el cable resistor cerca de 1/4 pulgada pasó la curva en la punta led. La soldadura de los cables entre las curvas. Este método impide demasiado calor para llegar al led. Recorte los extremos de exceso de plomo y hacer incluso las puntas. Pongo pegamento caliente del derretimiento en los cables de lo Led a la resistencia. Para probar este tipo de Led pone el suelo en la cabecera del led. Toque el puente con el cable resistor del Led. Puede modificar mi tester para tener un paso a través de la tensión de prueba. Hay espacio donde está instalado el puente para una cabecera.
Los encabezados son baratos y fáciles de conseguir hoy en día de sitios como Jameco.com, Robotshop.com y DFrobots.com. Compro cabezales de contacto de 30 a 40. Para los varones simplemente tienes el número correcto de los contactos con las tenazas y complemento de los demás. Se les llama encabezados frágiles a veces. Los encabezados de mujer usted debe cortar aparte aunque dicen que son frágiles. Usted necesita un cortador de alambre diagonal muy fuerte para esto. Se corta en un contacto no entre los contactos. Se pierde un contacto para cada corte. Los contactos hacen grandes contactos poco para todo tipo de cosas. Puede utilizar una tambor de lijar Dremel para limpiar los lados cortados de los encabezados de la mujer. Limpiar los machos a veces. Las cabeceras vienen ahora en colores.
Los encabezados se encuentran ahora en cuatro tipos básicos. Plazo de ejecución corto o instalación de la placa de circuito impreso (PCB). Mucho plomo como las cabeceras de Arduino que encajan en las cabeceras y el macho y la hembra. Estoy usando cabeceras macho y hembra de ejecución corto para esta placa.
LEDs son divertidos y puede perder mucho de la corriente. LED más brillante uso más actual. Como dije la diferencia en el uso de 1K en vez de una resistencia de 220 es aproximadamente la mitad de la corriente de 220. El brillo no es diferente si se puede utilizar. Nos gustan las cosas brillantes brillantes y en el LED que basuras corriente. En las baterías es un tiempo más corto del juego. Tratar su Led a 220 y luego en el 1K hace mi tester comprobador divertido y funcional. Eso es lo que le da un Led perfecta para su proyecto.

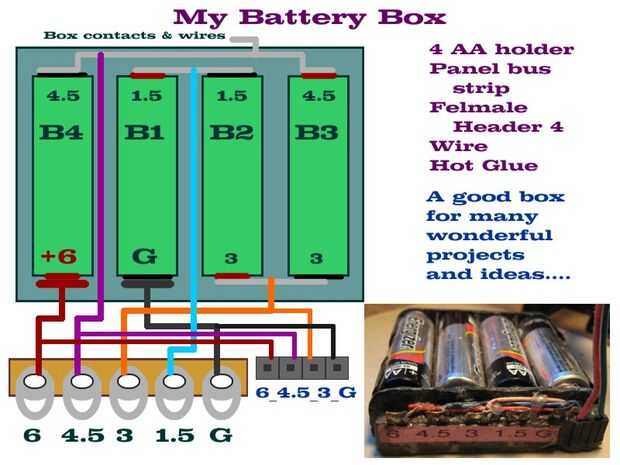

Mi caja de la batería ha tenido la franja autobús durante mucho tiempo. Fue en la explosión de procesador que he añadido a la cabecera de la mujer. Para mis proyectos ahora uso adaptador de pared bonito 1,5 amperios 12 voltios y 9 voltios, pero con Leds y cosas sigo sin utilizar 6 voltios. Tener una caja de la batería como mina te da más cosas que puede hacer. Cuando añadir a estos soportes de batería tenga cuidado porque el plástico se funde a una temperatura muy baja. Limpiar los contactos y flujo. Solo puse 6, 4.5, 3 & planta de mi cabecera. Hace muy fácil configurar un probador de Comprobador de Led como la mía.

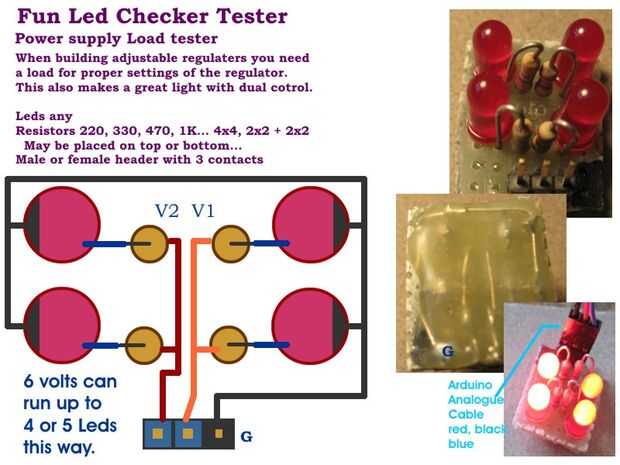

El tablero ligero del Led cuatro es una carga para una fuente de alimentación doble que estoy construyendo. Hace una gran luz con control dual. Acabo de poner las resistencias encima de mi mesa, pero usted puede poner en cualquier lugar. Cuando construyes un pequeño circuito como esta cubierta la parte inferior con pegamento caliente para que no corto hacia fuera en su banco de trabajo.
Que te diviertas.
