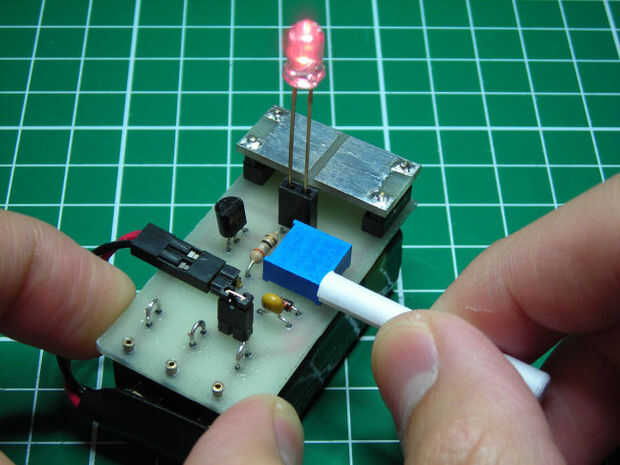

Aunque hay calculadoras por ahí que te dicen la cantidad de la resistencia a conectar en serie con el LED, todavía tienes que adivinar la tensión y la corriente de funcionamiento. LED normalmente no viene con una hoja de datos y cualquier especificaciones vienen con muy bien pueden ser inexactas. Este pequeño circuito le permitirá determinar el voltaje exacto y suministrar a su LED.
El medidor de LED no es mi idea original. Lo encontré aquí. Estaba bastante mucho prueba mis LEDs como lo hizo antes de que el probador; conectar un LED, un potenciómetro, una fuente de alimentación y un multímetro. No la de los métodos más elegantes y a menudo muy molesto. Un circuito regulador actual no era nuevo para mí pero nunca vino a mi mente para usarlo como un comprobador de LED. Hago sin embargo, tener en cuenta mi consejo para estar mejor con los cojines/bucles de prueba dispuestos de una manera más intuitiva. Y mientras su ninguna ciencia de cohetes para producir la disposición del PWB de los esquemas, yo estoy suministrando mi diseño para su comodidad.

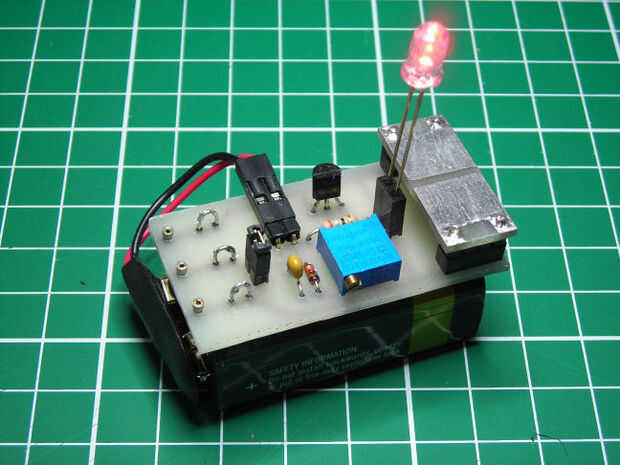

Si revisas el sitio web del autor original se dará cuenta de que tengo algo extra en mi tester. Él utilizó una tarjeta de doble cara, por lo tanto puede permitirse soldar los componentes en un lado y tiene las almohadillas planas grandes en el otro lado. Corrí de placas de doble cara en el momento que hice mía. Al principio, pensé que de sólo tener un pedazo extra pequeño tablero espalda con espalda con el tablero principal y los dos juntos para obtener una tarjeta de doble cara parcial de soldadura. Entonces pensé que quizás podría hacer una toma para que las almohadillas de prueba grande son desprendibles y pueden ser enchufadas en un protoboard para otros usos. Imaginando cómo vería, me di cuenta de tendría un perfil más bien alto y pensaba en una solución para reducir la altura. Entonces vino a mí que probablemente podría hacer uso del espacio debajo y añadir un imán para que los LEDs (por el agujero y SMD) se peguen en las almohadillas sin mí sosteniendo allí. Probar rápidamente la idea hacia fuera con un imán y algunos componentes y parecía funcionar.
Sólo se me ocurrió escribir un Instructable sobre el medidor de LED cuando vi el Get The LED Out! concurso. Ya estaba usando el medidor de LED durante bastante tiempo así que esto fue documentado después de su terminación y puede carecer de fotos del proyecto en curso. Si hay algo que necesita ser aclarado o explicado no dude enviar un comentario.
Supongo que el lector tendrá electrónica básica al menos conocimientos y habilidades suficientes en soldadura y fabricación de PCB.
Este proyecto tiene tres sub-Instructables porque siento que cada parte merece a su propia guía:
-Otro método de prototipado rápido de PCB
-Adaptador de dispositivo magnético de montaje superficial (SMD)
-Perilla de ajuste herramienta de torneado
