Sencillo probador de LED

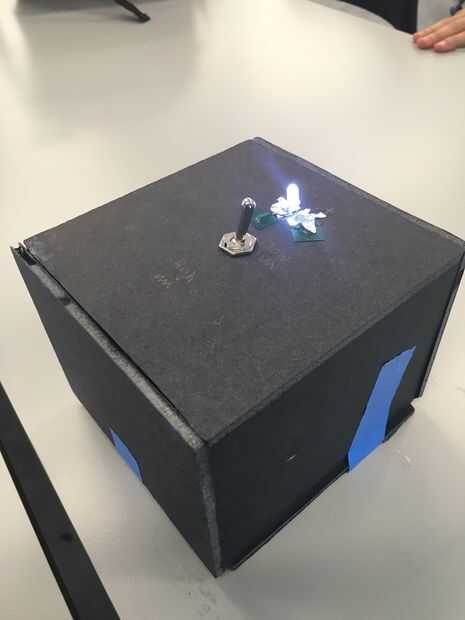

Demasiado a menudo los circuitos se construyen y LEDs muertos involuntariamente se sueldan en ellos. Sólo cuando el circuito se prueba se el creador da cuenta de que el LED no funciona. Entonces es imposible saber si es el LED o el circuito que está defectuoso. Para combatir este problema hemos creado un simple comprobador de LED para poder probar el LED antes de usarlo.

Materiales:

  1. (4) 4'' x 5'' piezas y 2 5'' x 5'' pedazos de espuma del tablero para formar el cuadro de
  2. (1) 3'' x 4'' pieza de tablero de la espuma para formar la placa de circuito
  3. (1) doble polo doble interruptor
  4. papel de aluminio
  5. (6) 5'' cables pelados en ambos lados
  6. (1) 9 voltios
  7. (1) resistencia 1 k
  8. (1) resistencia k 10
  9. cinta conductiva de cobre
  10. pegamento estupendo
  11. multímetro para las pruebas de conductividad
