Fondo:
Se trata de otra termoeléctrica experimento/ornamento donde toda la construcción (vela, calientes, lado fresco y módulo) es giratoria y calefacción y refrigeración con un equilibrio perfecto entre el módulo de potencia, par motor y rpm, eficiencia de la vela, traspaso térmico, enfriamiento eficiencia, flujo de aire y la fricción. Mucha de la física se va de aquí pero con una construcción muy simple. Espero que disfruten este proyecto!
Ver videos de resultado final:
Video en YouTube 1
Video en YouTube 2 Youtube Video 3
Algunos otros de mis proyectos termoeléctricos pueden encontrarse aquí:
Ventilador termoeléctrica
Cargador de smarthphone
Emergencia LED
Concepto:

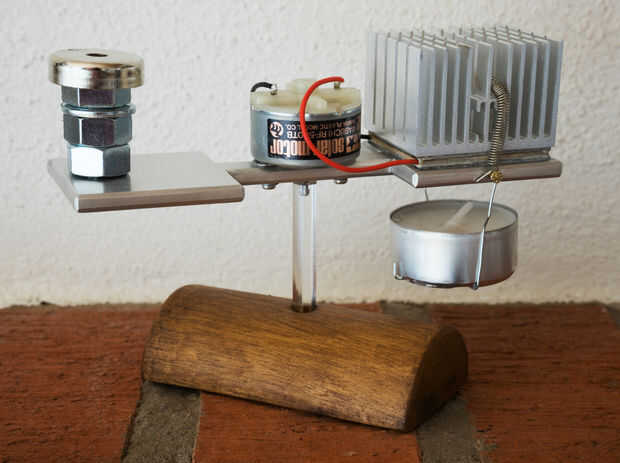

El corazón de la construcción, el módulo termoeléctrico, también se llama un elemento peltier y cuando se utiliza como generador se llama efecto seebeck. Cuenta con una caliente lateral y uno frío. El módulo genera energía para conducir un motor cuyo eje está conectado a la base. Todo girará y el flujo de aire enfriará más rápido que la placa de aluminio abajo el disipador de calor superior. Mayor diferencia de temperatura = > aumento de potencia de salida = > mayor motor RPM = > aumento del flujo de aire = > mayor diferencia de temperatura, pero disminuyó la energía de la vela. La vela también sigue la rotación el calor será menos eficiente, con mayor velocidad y esto equilibrará las RPM para una buena rotación lenta. No puede ir demasiado rápido para apagar el fuego sí mismo y no puede parar hasta que la vela se queda sin combustible.
http://en.wikipedia.org/wiki/Thermoelectric_effect
Resultado:
Mi plan original era tener velas fijas (ver video) pero he encontrado esta construcción fue tanto más avanzado y divertido. Puede realizar esto con velas inmóviles pero requerirá 4 de ellos si no usas dos módulos o mayor área de calor de aluminio.

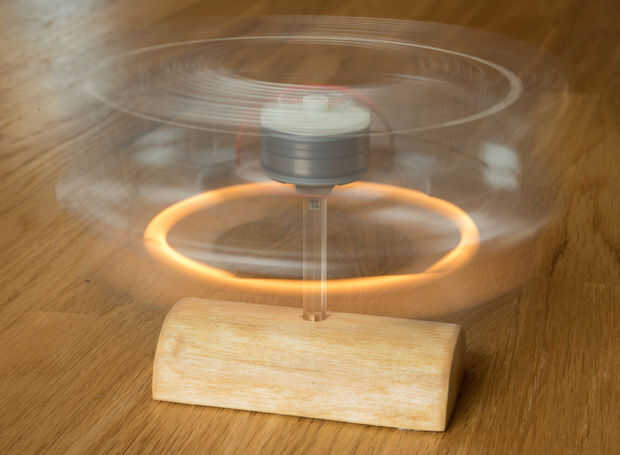

La velocidad está entre 0.25 y 1 revolución por segundo. No demasiado lento y no demasiado rápido. Nunca se detiene y el fuego quemará hasta vela vacía. El disipador de calor será muy caliente con el tiempo. He utilizado un módulo TEG de alta temperatura para esto y no puedo prometer que un TEC más barato (módulo de peltier) lo hará. Tenga en cuenta si la temperatura excede la especificación del módulo se dañará! No sé cómo medir a la temperatura pero yo no puedo tocarlo con mis dedos así que supongo que it´s en alguna parte entre 50-100C (en el lado frío).
