Termoeléctrica ornamento rotatorio (1 / 9 paso)

Paso 1: Materiales y herramientas

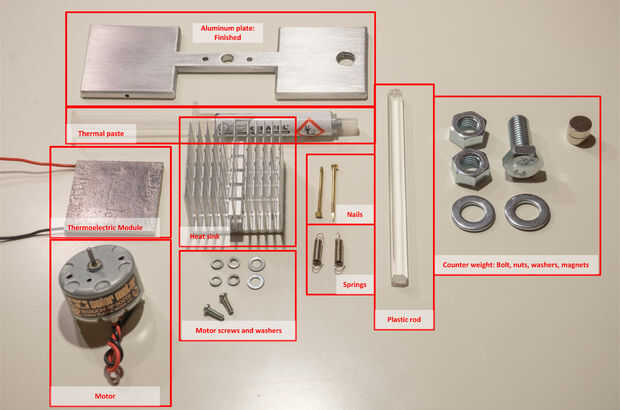

Materiales:

  • Placa de aluminio: 140x45x5mm
  • Barra de plástico: 60x8mm [de una persiana veneciana]
  • Motor eléctrico: Motor Solar Tamiya 76005 02 (Mabuchi RF - 500TB). [Ebay].
  • Módulo termoeléctrico (TEG a la temperatura del hight): TEP1-1264-1.5 [de mi otro proyecto, ver más abajo]
  • Disipador de calor: aluminio 42x42x30mm (solo canales de aire direccional) [de un ordenador viejo]
  • 2 x tornillos + 4 arandelas de motor: 10x2.5mm (no estoy seguro de rosca)
  • 2 x clavos para fijación de disipador de calor: 2x14mm (corte)
  • 2 x resortes de sujeción del disipador de calor
  • Contrarrestar peso: perno M10 + 2 tuercas + 2 arandelas + imán para el ajuste fino
  • Pasta térmica: KERATHERM KP92 (10 W/mK, temperatura max de 200 C) [conrad.com]
  • Alambre de acero: 0.5mm

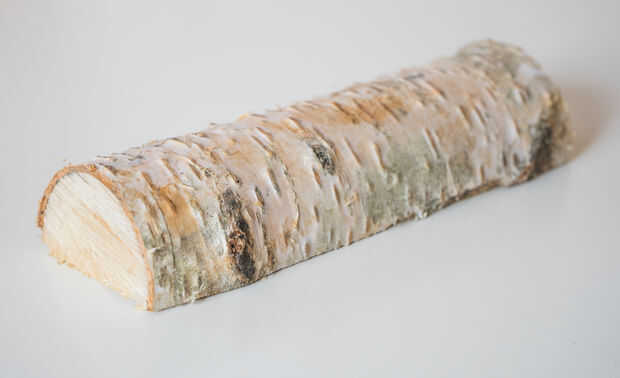

  • Madera (abedul) (base final es 90x45x25mm)

Especificaciones TEG:

Compré el TEP1-1264-1.5 en http://termo-gen.com/
En 230ºC (lado caliente) y 50 º c (lado frío) con:

UOC: 8.7V
RI: 3Ω
U (carga): 4.2V
I (carga): 1.4A
P (fósforo): 5.9W
Calor: 8.8W / cm2
Tamaño: 40x40mm

Herramientas:

  • Ejercicios: 1.5, 2, 2.5, 6, 8 y 8,5 mm
  • Sierra para metales
  • Archivo (metal + madera)
  • Cepillo de alambre
  • Lana de acero
  • Destornillador
  • Papel de lija
  • (Soldador)
