Terminal de Arduino (7 / 16 paso)

Paso 7: Función de restablecimiento

Ahora parece ser un buen momento para una característica pequeña que decidí que sería buen momento para implementar un sencillo, pero bastante útil. Se trata de la capacidad de reiniciar el dispositivo (como en el botón 'reset' en la placa Arduino) con un comando dentro de la propia terminal. Esto es muy simple.

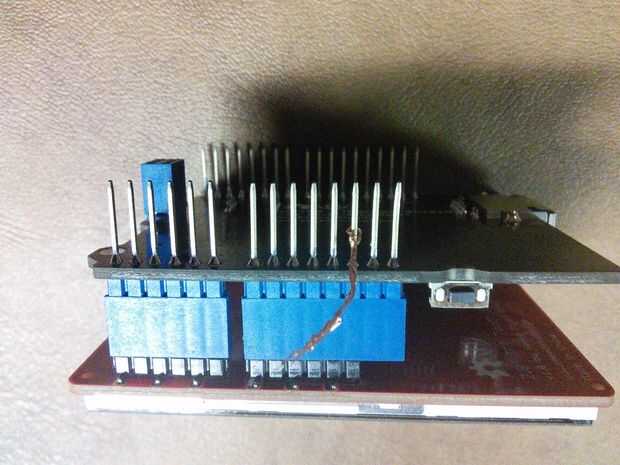

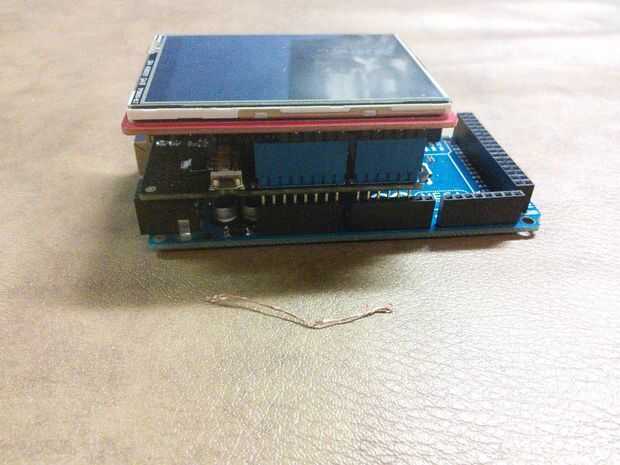

En primer lugar, haz un poco pequeño de alambre trenzado y Envuélvala alrededor de donde iría la parte masculina de la cabecera en el escudo de Ethernet en el pin RESET en el Arduino. Asegúrese de que esto es no tocar los otros cables, o tiene una posibilidad. Te recomiendo torciendo el alambre un poco, a la tensión de forma.

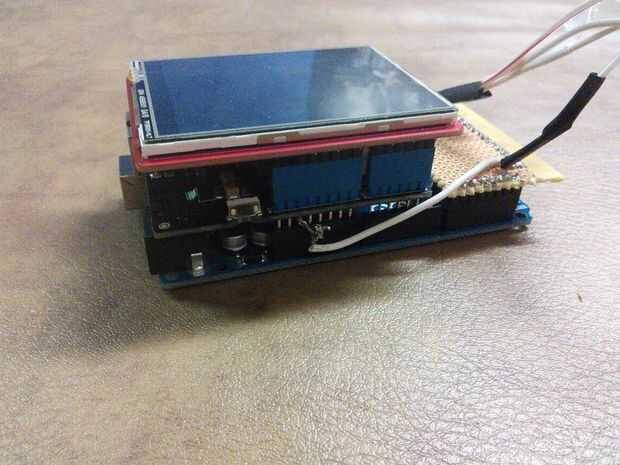

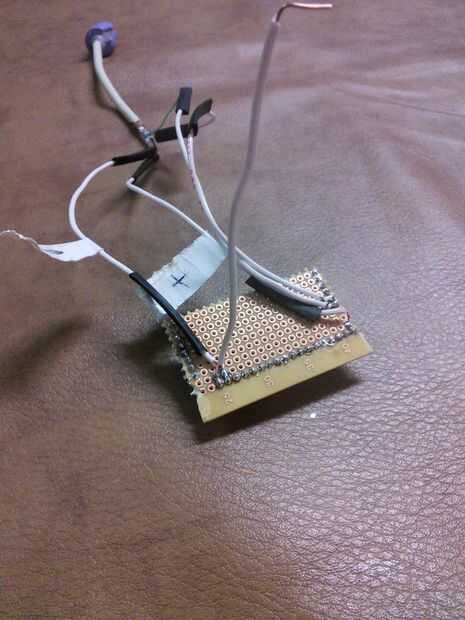

Ahora, dirígete a tu escudo de cola. (Mirando desde la parte posterior de la Arduino/cola) La soldadura de un poco de regular 22 calibre cable de núcleo sólido a la derecha directa de donde el cable de tierra es para el teclado y hacer un punto de un puente al revés en el borde de la placa que va al pin Digital 53. Ahora soldar ese alambre trenzado y todo debería estar bien.

Otra vez, compruebe que ningún puente de soldadura no deseados. Recomiendo mantener los escudos en el Arduino en casi todo momento, sólo para mantener el alambre trenzado de salir.
