Paso 2: Lista de conexión

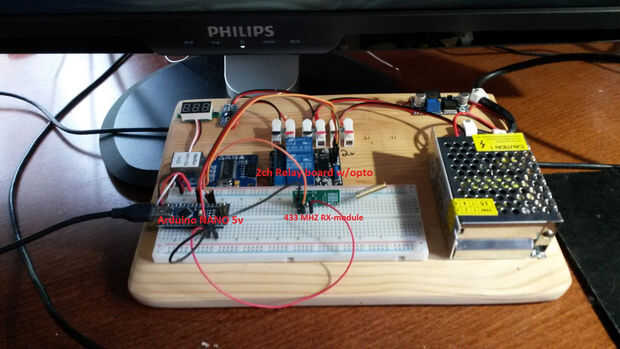

Gustaria probar mi setup en un protoboard antes de soldar cosas entre sí como se muestra en la imagen, pero por conveniencia se lista las conexiones como en la configuración adecuada y no como en la configuración de prueba en el protoboard.
Del convertidor del buck, usando las conexiones de salida:
- V + a VCC en el módulo de radio
- V + 5v de arduino
- V + a la placa de relé VCC
- V-a GND en el módulo de radio
- V-a GND de arduino
- V-a GND en el módulo de relés
Otras conexiones:
- Relés ch1 + ch2 a arduino D6
- DATOS sobre RX para arduino D2 (interrupción 0) (el módulo de radio tiene dos pines de datos, o bien puede utilizarse una)
No voy a enumerar las conexiones AC, como muestran las fotos y diagrama, y son realmente explica por sí mismo.
Dibujó un diagrama simple que muestra todas las conexiones.
