Aquí es un simple faro de radio de corto alcance 433.92 MHz que puede ser útil para localizar caídos R/C aviones, perdido globos, cohetes modelo - o tal vez oculto transmisor "cazas del zorro". 433.92 MHz es internacionalmente una banda libre, y aunque sólo transmisores de baja potencia (10-25 mW) son legales, UHF señal de golpe a través de ' luz vegetación etc. es superior a 2,4 GHz microondas.

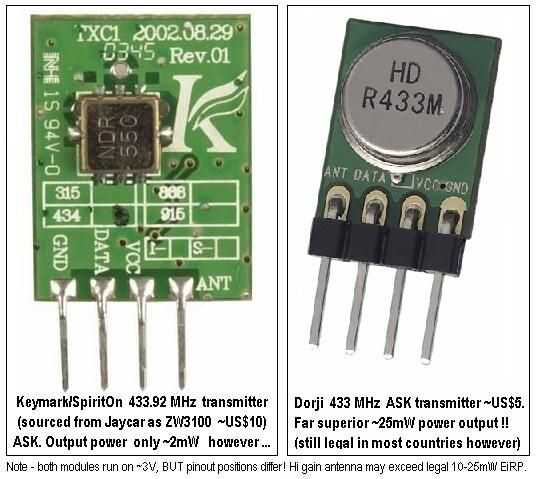

Se basa en un barato (~ US$ 5-10) baja potencia (pocos mW) Keymark/espíritu-en TXC1 datos transmisor, engañada transmitiendo audio tonos generados por un microcontrolador PICAXE - 08M barato. Las gamas son hasta un km de línea de visión, a 100-200 metros a través de ' luz vegetación y edificios de madera etc.. En comparación con luces intermitentes y beepers, la belleza de un localizador inalámbrico de se relaciona con todas las comodidad de horas y dirección simple encontrar incluso a través ' luz vegetación, etc. Un receptor barato "sniffer" (basado en un módulo de receptor compañero RXB1 Keymark) aparece en = > http://www.picaxe.orconhosting.net.nz/433rx.htm
Nota-mantenga este localizador simple enfoque de Faro en perspectiva! No esperes para ubicar la talla de sus millas $$$ FPV (vista en primera persona) modelo avión derribado desde cualquier lugar en el bosque profundo. Para el uso del localizador graves, deben considerarse transmisores más de gran alcance y codificación de GPS. Por supuesto pueden ser costosos, tienen mayor descarga de la batería y puede ser tedioso configurar .
Actualización - principios de 2012: Chino Dorji firme han publicado recientemente algunos baratos (< US$ 10 un par emparejado de TX/RX) los módulos de datos pedir 433 MHz que mejoran significativamente este faro! Su transmisor es particularmente atractiva, su poder es impulsado a una (legal) 25 mW, dando unas 4 - 5 veces mayores que el equivalente de KeyMark/SpiritOn gamas! Un escáner de frecuencia ultraelevada sensible todavía puede detectarlo a través de ' luz vegetación etc ~ 500 metros y LOS (línea de vista) varios kilómetros! El receptor Dorji, que útil puede también persuadir como monitor de banda, es algo más sensible que la Keymark así.
Puesto que estos módulos Dorji preguntar se han mostrado claramente superior, más versátil, más pequeño y mucho más barato está ahora recomendaron en vez de la marca Keymark! Como circuitos & diseño tendrá que ser cambiado ligeramente sin embargo (Ver = > www.picaxe.orconhosting.net.nz/dorjiask.htm & un Dorji basan receptor de 433 MHz "sniffer" = >
), el Instructable sigue actualmente Keymark módulo base.
Actualización - noviembre 2012 : ya está disponible una antena de base cinta métrica Dorji superior Instructable = >
Actualización - septiembre 2014: un PT4302 mejorado motor módulo SpiritOn RXN3-B es ahora almacenado como receptor de ZW3102 de Jaycar. Rendimiento se ha encontrado muy agradable y la tensión de alimentación versátil (2.4V-5.5V) es especialmente agradable. Consulte detalles de cableado de RSSI en comentarios en este Instructable final. Recomendado!
