Cómo construir RC 433 MHZ para control de servos (100% Arduino)

¡ Hola chicos!

Hay mi solución para omitir número de temporizador (servo y Marc alambre virtual).

Debido al número de temporizador que tenía, decidí omitir añadiendo un tercer arduino.

Es la forma en que funciona:

-El transmisor comprueba entradas y enviar un número.

Ejemplo: Envíe "1" si el pin 1 es alta y enviar "11", si el pin 1 es baja. Enviar "2" si el pin 2 es alta y "22" si el pin 2 es baja

-El receptor lee el código recibido y pin equivalente establece en alto o bajo según el código.

Ejemplo: recibir "1", así que poner pin 1 alto. Recibir el "11", que el pin 1 bajo.

-Arduino 3 ajusta la posición del servo dependiendo de la clavija de entrada.

Ejemplo: pin 1 es alta, servo de mover a la izquierda. Si el pin 2 es alta, mover el servo a la derecha.

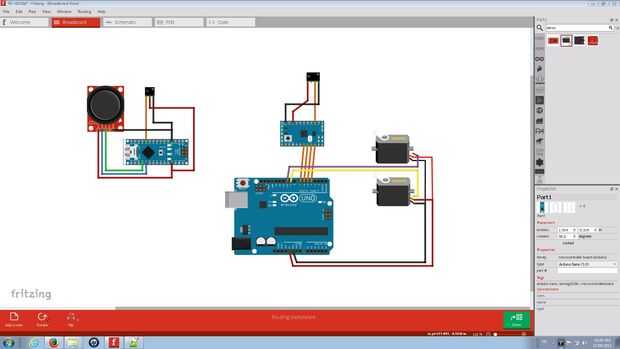

Lo que usted necesita:

Lado del transmisor:

1 placa arduino (más pequeño es mejor, pero después de todo, no importa el tamaño!)

1 transmisor de RF de 433 MHz

1 joystick de 2 ejes

Lado del receptor:

2 placas arduino

1 receptor RF 433 MHZ

2 servos

Espero que alguien Ayude!

¡ Contacta conmigo si tienes preguntas!

Etiquetas: Arduino, Servo, 433, VirtualWire, Mando a distancia control, MHz
