Temporizador de bomba-como grave (v2) (1 / 5 paso)

Paso 1: Montaje de Hardware

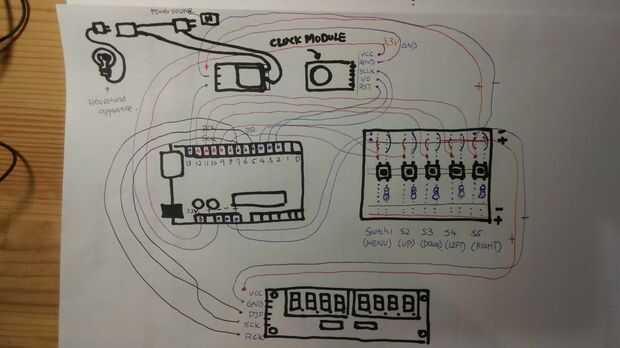

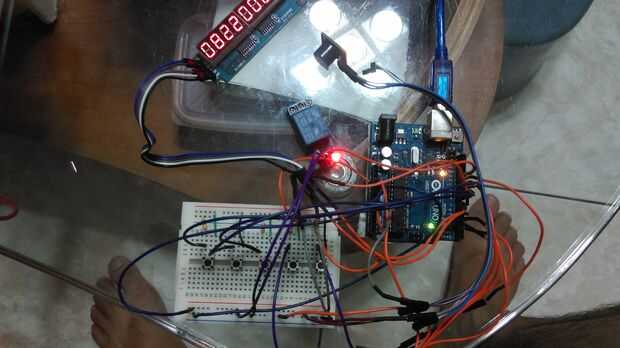

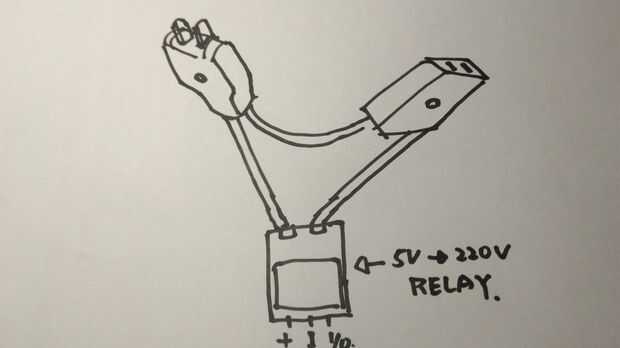

El cableado puede ser un trabajo doloroso, pero mientras que algunos paciente y hacerlo paso a paso, todo puede estar bien. Módulo de cableado a la placa Arduino UNO con 1) reloj 2) relé 3) 7 segmentos display 4) interruptor de tac como muestra la imagen. Cada outpul de señal debe corresponder a la orden como el gráfico de muestra ya que tiene la secuencia que define la codificación. Una vez hecho el cableado, conecte el cable de 220/110v a la cabeza de enchufe de clavija y hembra (no sé lo que llama) como se muestra en el dibujo. mucho cuidado con él para evitar cualquier posibilidad de corto circuito. Como veis en la foto pasada la Asamblea, aunque es un lío, pero todavía podemos hacer algún arreglo y ordenar cuando venimos a poner todo para arriba con la cubierta.
