Temporizador 555 y reparación de LED para la exhibición inflable (8 / 10 paso)

Paso 8: Empalmar los cables y volver a instalar

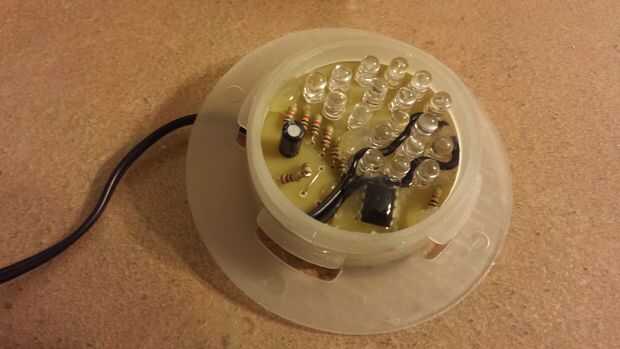

ICs como el temporizador 555 están muy sensibles a la polaridad invertida. He arruiné chips antes de conectar los circuitos al revés, por lo que hay que tener mucho cuidado no se los hilos mezclados.

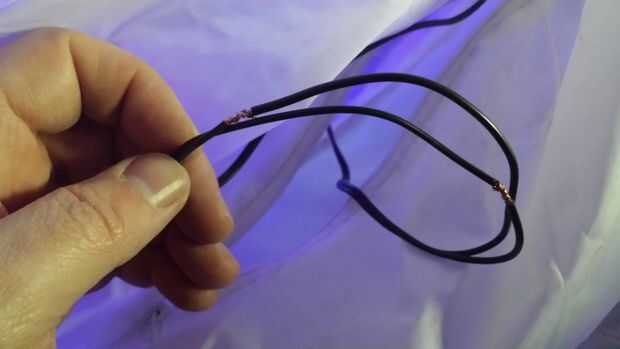

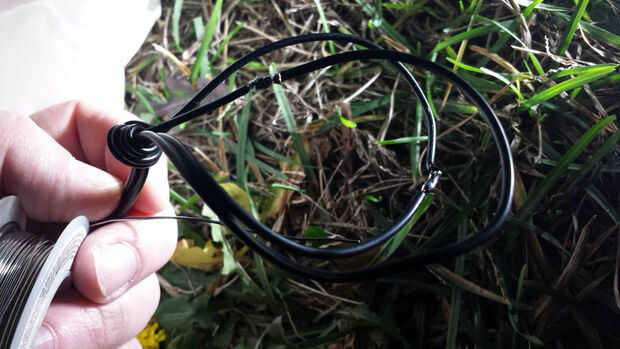

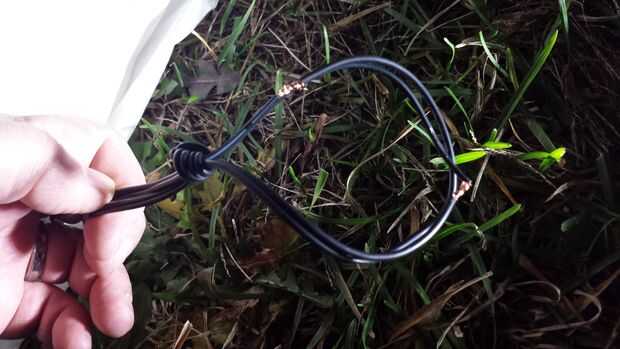

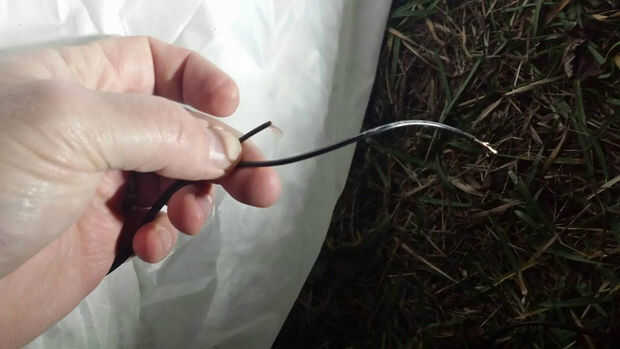

Corté los 2 cables en longitudes diferentes para que los empalmes se compensaría y no tengo que aislarlos unos de otros. Me torcí los hilos juntos en un empalme en línea como esta guía se explica, pero para aliviar el estrés de las articulaciones, atado un nudo en el cable un poco más la línea.

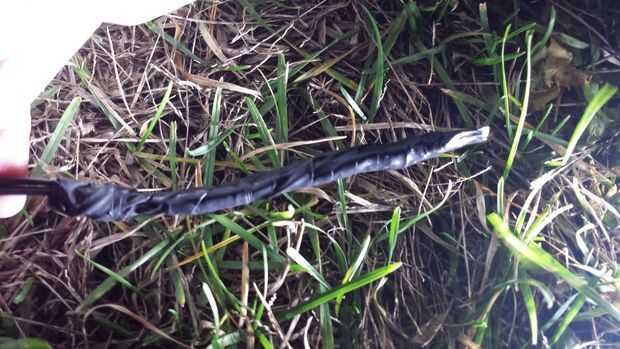

Soldado los cables para asegurarse de que no vienen aparte. Yo pude han utilizado para cubrir las conexiones de la tubería del encogimiento del calor, pero decidí envolver todo en cinta eléctrica en lugar de otro. Estaba más preocupado con todo permanecer juntos que en lo que es mirar bastante, y ya estaba haciendo estos pasos fuera así que opté por la solución más simple.
