Temperatura DHT11 de control remoto Wi-Fi una I2C de humedad pantalla LCD 2 X 16 dos ESP8266 y Visuino (8 / 19 paso)

Paso 8: En Visuino: Añadir componente hacen estructura y añadirle canales analógicos

Tenemos que enviar un paquete de 2 valores analógicos. Para ello hará una estructura con 2 valores analógicos y enviarlo sobre el socket UDP.

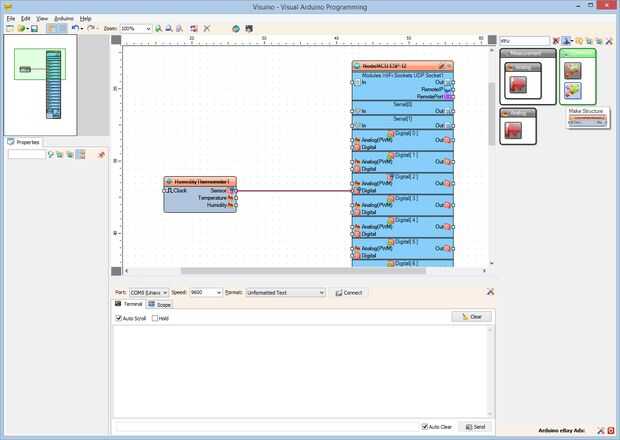

  1. Tipo "estructura" en la caja del filtro de la caja de herramientas del componente, seleccione el componente de "Hacer estructura" (foto 1) y caer en el área de diseño

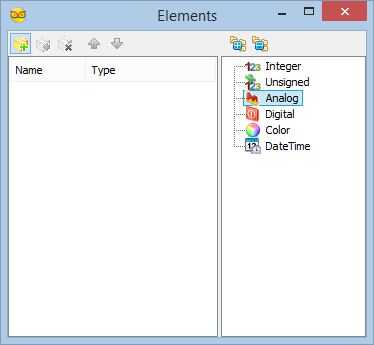

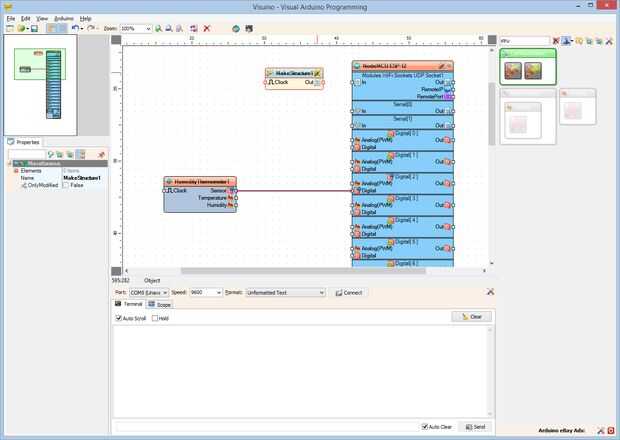

  2. Haga clic en el botón "herramientas" (foto 2) para abrir el editor de "elementos" (imagen 3)

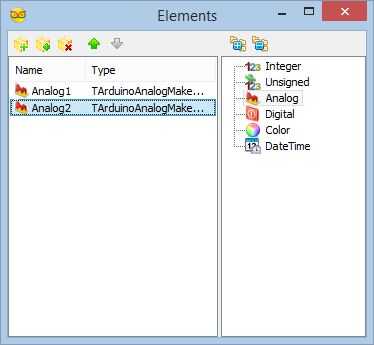

  3. En el editor de "elementos" Seleccione el elemento de "análoga" a la derecha y haga clic 2 veces en el "+" botón a la izquierda (foto 3) para agregar elementos analógico 2 (cuadro 4)
  4. Cierre el editor de "elementos".
