Teléfono portátil de USB - cargador de iPod con fuente de alimentación conmutada Swiched (2 / 4 paso)

Paso 2: Agregar el puerto USB, resistencias y el condensador.

Cableado al puerto USB es muy sencillo, de izquierda a derecha el primer pin es el VCC 5 voltios hacia fuera, la próxima es D o datos-, nex que es D + usted lo adivinó, datos + y finalmente es tierra o el negativo. Si no se siente muy confiado acerca de esto volver y echar un vistazo al esquema que estoy seguro esto te ayudará.

Ahora ¿cuáles son las resistencias para? Algunos dispositivos como iPhone de iPod y otros necesidad de sentir un pequeño voltaje a través de los pines de datos para cargar, es por eso. Ahora ¿por qué 1 k Ohm? Bueno, es sólo un valor aleatorio que elegí, puede utilizar diferentes valores, 2.2 k, 4.7 k, 10 k, 100 k y así, pero primero revise que la resistencia de valor que eligen obras antes de lo que es p.7.

Se dice. ¿Dónde usted alambre encima de las resistencias? Bueno eso es muy fácil, sólo hay que poner uno entre VCC y los pines de datos, que deben hacer el trabajo.

Ahora vamos a agregar algunas fotos para que pueda obtener una mejor idea sobre cómo cablear para arriba.

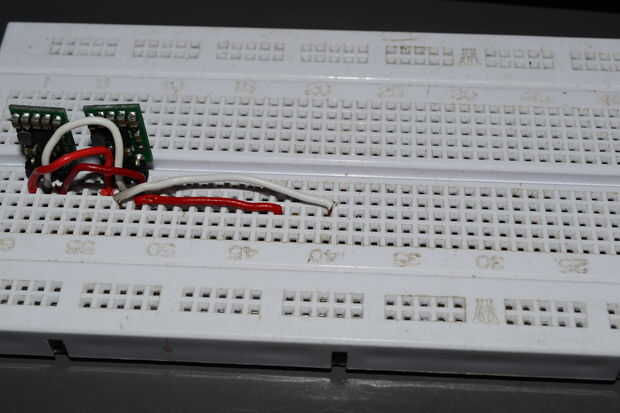

Primero agregue un cable que conecta la salida del regulador con el pin de VCC USB (el cable rojo).

Deja dos orificios en la placa en el extremo de los cables.

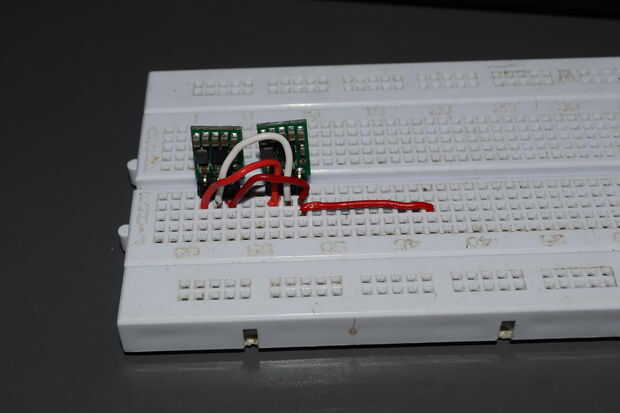

Luego agregar un segundo cable que va desde la tierra del regulador para el conector USB de la tierra.

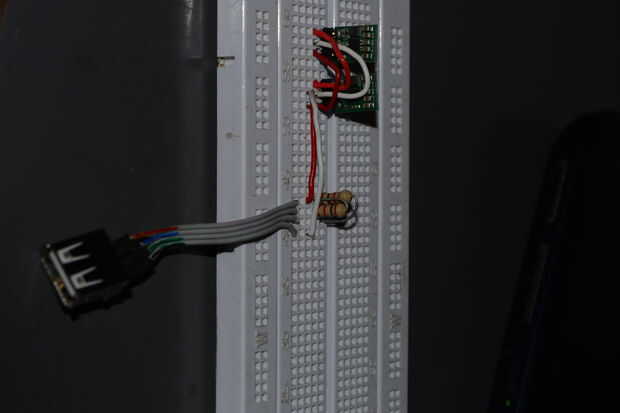

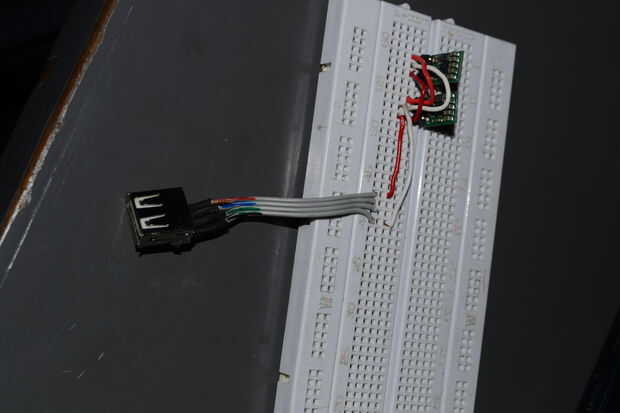

Ahora comenzar a agregar el puerto USB.

Recuerde que el pin de la izquierda es VCC o salida positiva.

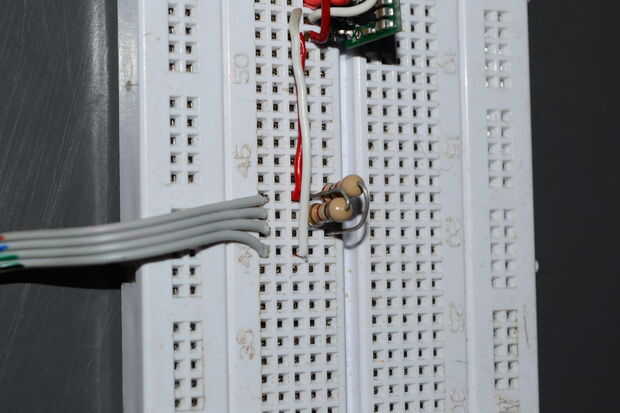

A continuación añadir las resistencias entre VCC y los pines de dos datos.

Usted puede agregar algunos pins macho encabezado para fijar el puerto USB (en caso de que ha atado con alambre hasta el puerto USP como hago).

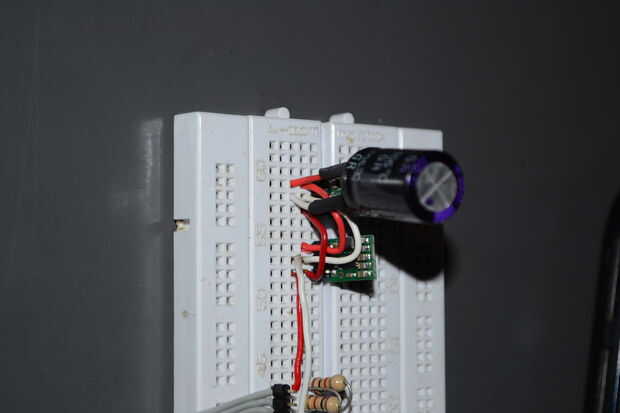

Por último añadir el condensador opcional entre la entrada del regulador.
