Paso 2: salida

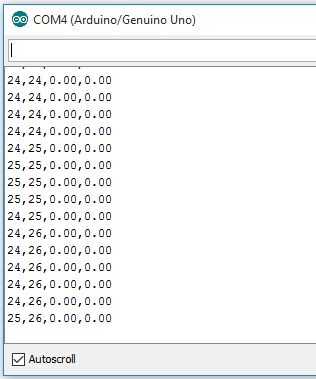

La imagen muestra la salida, esto se hizo con apenas los termopares, sin embargo el resultado será Temp1, Temp2, voltaje, corriente. Para calibrar estos debe editar los valores en el código.
El divisor de voltaje usa un 10k y 33 k hasta donde yo he utilizado (10 / 10 + 33) = 0.232 necesita reemplazar esto con su propio (r1/r1 + r2). Esto parecía una buena relación a bajar la tensión a no saltar el arduino. El valor se multiplica entonces respaldo numéricamente el valor de salida. Cuanto mayor sea la caída, la menos precisa que su lectura será que estás leyendo un número menor cada vez, aumentando por lo tanto cualquier error en el sistema por 1/0.232. Los beneficios son mayores lecturas de voltaje.
Cualquier gran tensión después de que el divisor del voltaje debe estar en corto circuito hacia fuera en 5V por el Diodo zener, protegiendo el arduino, pero no apetece probar esto.
Es de 0.2 en el código de mi es mi resistencia de mi paso por resistencia, reemplazar esto con su propia resistencia utilizas; Esto es necesario para obtener la caída de tensión que es proporcional a la corriente.
Esperanza que funciona para ti, yoestoy estudiando ingeniería mecánica para que no tome mis conocimientos de electrónica para el Evangelio.
