TEG / placa Peltier Test Rig con temperatura / voltaje / corriente registrador (1 / 2 paso)

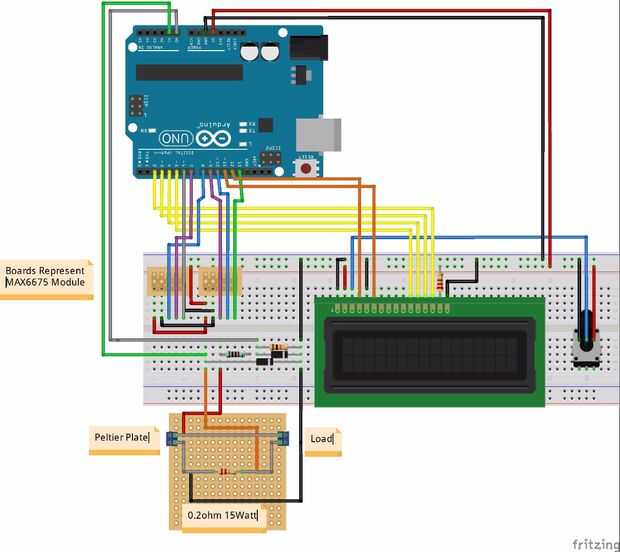

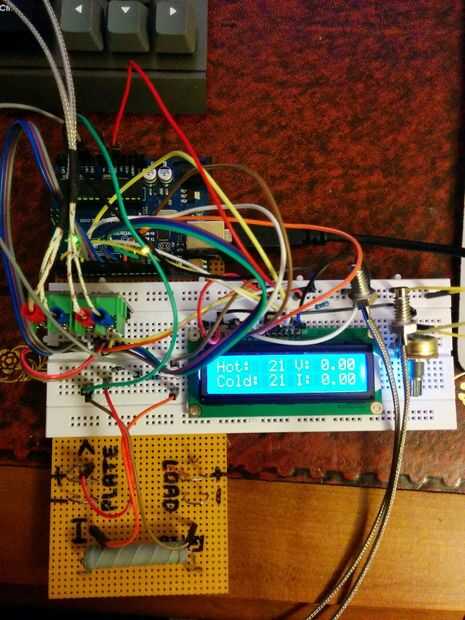

Paso 1: Electrónica y código

Lo que se necesita:

-Arduino (cualquiera)

-LCD de pantalla para arduino

-Protoboard decente tamaño

-2 x placas de termopar MAX6675

-10 k, resistencias de 33 k, 220 y 10kPOT

diodos zener de 5V-2 x 4 (protección opcional del arduino)

-lleva un montón de salto

El código se requerirá:

-La biblioteca de la pantalla de cristal (viene con el software de arduino)

-La biblioteca de ryanjmclaughlin disponible en https://github.com/ryanjmclaughlin/MAX6675-Library

El código siguiente debe plug and play una vez subido y deja un archivo csv en el monitor serial que puede arrastrar y soltar en excel para su posterior análisis.

Agregaré más comentarios en el código cuando llego a tiempo

#include
#include

LiquidCrystal lcd (12, 11, 5, 4, 3, 2);

MAX6675 temp1(7,6,8,1);

MAX6675 temp2(10,13,9,1);

int temperature1;

int temperature2;

int voltaje;

int corriente;

void setup() {}

LCD.Begin (16, 2);

Serial.Begin(9600);

}

void loop() {}

temperature1 = temp1.read_temp();

temperature2 = temp2.read_temp();

Voltaje del flotador = (analogRead(A0)) *(5.0 / 1023.0);

flotador de corriente = (analogRead(A1)) *(5.0 / 1023.0);

lcd.setCursor (0, 0);

LCD.Print ("Hot:");

LCD.Print(temperature1);

LCD.Print ("V:");

LCD.Print(Voltage*(1.61/0.37));

lcd.setCursor (0, 1);

LCD.Print ("frío:");

LCD.Print(temperature2);

LCD.Print ("i");

LCD.Print(Current/0.2);

Serial.Print(temperature1);

Serial.Print(",");

Serial.Print(temperature2);

Serial.Print(",");

Serial.Print(Voltage*(1.61/0.37));

Serial.Print(",");

Serial.Print(Current/0.2);

Serial.println("");

Delay(1000);

}
