Paso 2: montaje

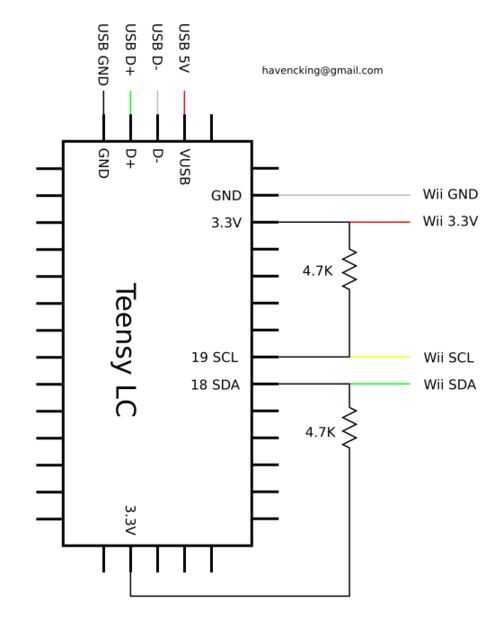

Conecté el Teensy al controlador de Wii según el esquema. (Los cables blancos aparecen como gris). El cable USB tiene cuatro cables: negro, verde, blanco y rojo. Sólo cuatro de los cinco cables del controlador de Wii son necesaria: blanco, rojo, amarillo y verde. (El cable negro se deja abierto). Como se recomienda Usé 4,7 K resistencias de pull-up para los pernos de I2C.

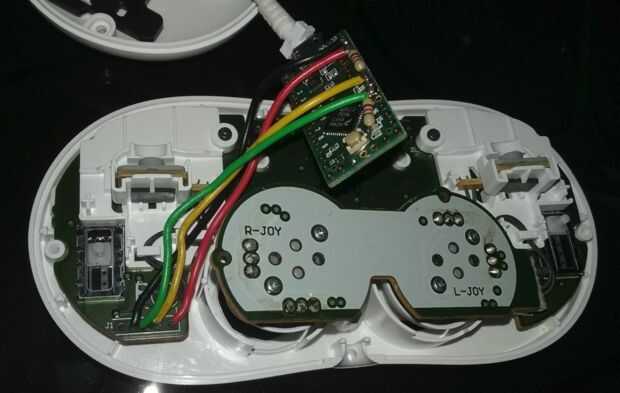

Había roscado el cable USB a través de la parte superior de la caja de controlador (a través del agujero de botón puerto de accesorios). Soldado los cuatro cables USB al lado de la Teensy no visto en la foto. He soldado la escalera de resistencias a la placa Teensy y conectado cables cuidadosamente medidos para llegar desde el puerto del controlador de Wii a los pines designados Teensy.
Tenga en cuenta que he utilizado un cable negro en lugar de un cable blanco para la conexión a tierra, pero se conecta a la placa de circuito controlador de Wii donde separa el alambre blanco del. Si tuviera que hacerlo otra vez yo usar alambres más delgados o quite algo del plástico entre las palancas de mando análogas para funcionar los alambres por lo que podría ser más fácilmente colocados fuera del camino el mecanismo del gatillo derecho. Es un apretón apretado, pero tengo que trabajar como se muestra.

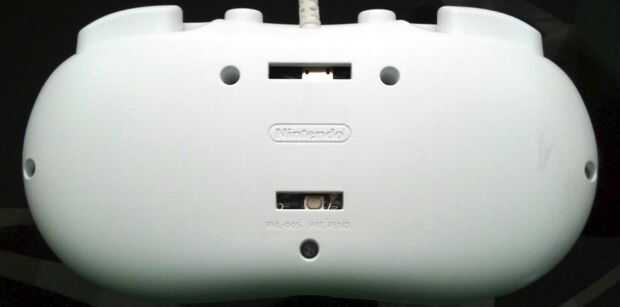

Cuando vuelve a montar completamente el borde de la Teensy Junta se encuentra en el exterior de la Junta de joystick analógico, y se puede ver el Teensy a través de las ranuras del puerto de accesorios.
