Teensy USB Wii Classic Controller (1 / 3 paso)

Paso 1: Preparación de las piezas para el montaje

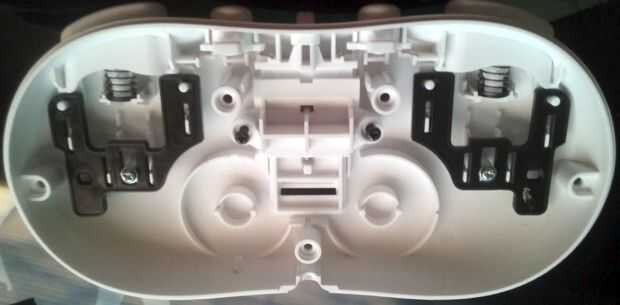

Abrí mi controlador con un Destornillador tri-wing y vi que el mecanismo de puerto de accesorios tiene una gran cantidad de espacio interior. Una vez retirado, el espacio parecía derecho para adaptarse a un LC Teensy.

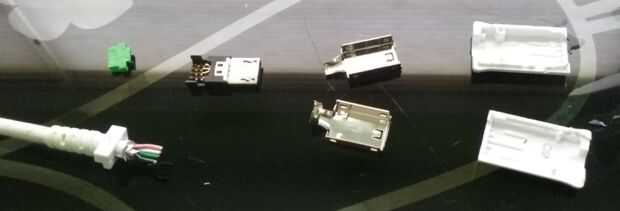

Usé un viejo teléfono de Samsung USB cable como esta que es apropiadamente blanco para que coincida con el controlador. Que dividido abierto el lado micro-B con un módulo x-acto. Después de quitar la carcasa de plástico, el escudo de metal y las piezas de conector, yo cuidadosamente había despojado una pequeña cantidad de aislamiento de cada uno de los cuatro cables. El extremo restante del cable se adapta muy bien a través del orificio dejado por el botón puerto de accesorios. El bloque rectangular en el extremo mantiene convenientemente el cable de tracción en las conexiones soldadas.

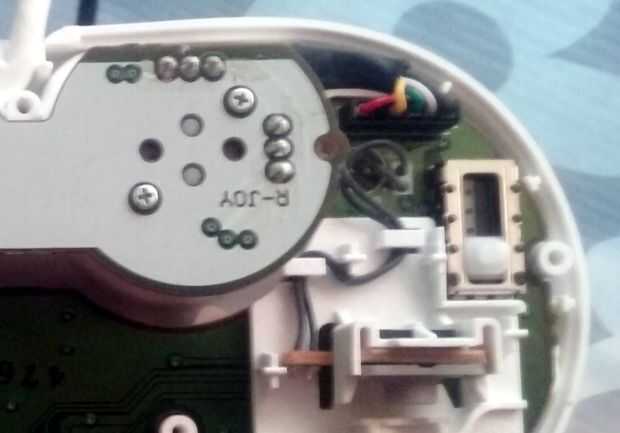

Después quité el cable del controlador. Se conectan los cinco cables arriba (rojo, amarillo, verde, blanco y negro) en un puente de plástico de la carcasa. Destornilla la placa de circuito de la caja de control y lo volcó que para desoldar todos los cinco cables, quitando el puente entero y dejando sólo el desnudo circuito para conectar cables nuevos para.
