El módulo de interfaz de usuario de LCD

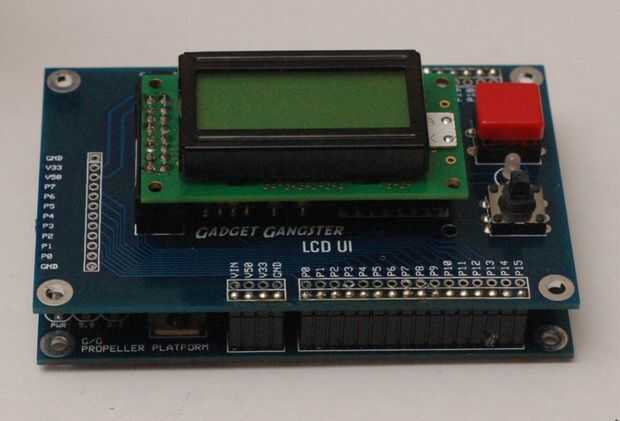

módulo de la interfaz de usuario LCD es un 8 x 2 LCD puesto a contraluz con un mini-joystick, extra grande botón rojo y un LED bicolor para comentarios adicionales. Es una manera fácil de agregar interactividad al proyecto. La pantalla LCD es el HD44780 compatible y cable para una interfaz de 4 bits.

Este módulo fue presentado en la columna de Nuts y Volts zona Spin de septiembre - usted puede descargar un pdf de la columna de paralaje (pdf), o descargar ejemplos de código (código postal).

El módulo de interfaz de usuario de LCD es compatible con otros módulos de plataforma de gángster de Gadget y tiene espaciado estándar, así que usted puede Agregar a cualquier protoboard o un protoboard.

Puede descargar el esquema y diseño de PCB o comprar el kit en Gángster de Gadget.

Construir el tiempo es aproximadamente 45 minutos. Calentar el soldador y vaya al siguiente paso!

Etiquetas: Lcd, Soldadura, Diy, Pantalla, Escudo de gángster de gadget de electrónica
