Tenemos un frasco de amable donación en el Hackerspace y uno de nuestros miembros (alegrías, Xintian!) querido hacerlo interactivo. Él modificó un circuito 555 de interruptor de contacto con una tira de LED parpadeante existente, por lo que cuando alguien tira una moneda a la jarra, los LEDs se encienden.
Lista de materiales:
* 555 temporizador IC
* 10nF condensador
* 100nF condensador o más grande, o un grupo de ellos a experimentar
* resistor de 47kOhm
* batería (9V o 4x1.5V es buena también)
* 200-330 Ohm resistencias + LED o LED de la tira
* papel de aluminio
* los cables

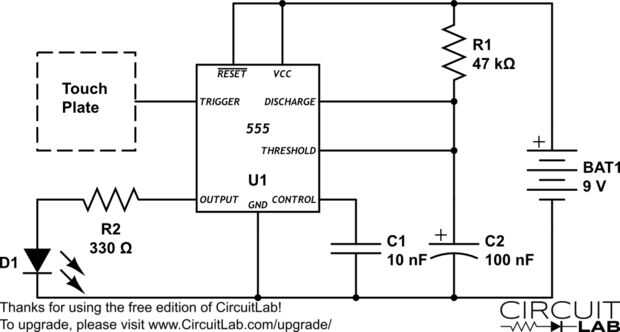

El cableado se muestra en la imagen adjunta. El principio de operaciones es algo así como: el pin de Trigger del 555 tiene alta impedancia y la tensión del cuerpo humano lo puede activar a través de la placa de toque. Cuando el circuito se dispara, la salida permanece alta por un tiempo determinado por R1 y C2.
Algunas notas y modificaciones:
Placa de toque: es papel de aluminio envuelto alrededor de la boca de la jarra, para proporcionar contacto con las manos de la gente al caer en las monedas.
Salida: en nuestro caso, la salida sólo provee la tensión para la actual parpadea LED circuito, que fue previamente con pilas. El pin de salida y el terminal negativo de la batería de 9V se unen a los + y - los terminales de ese circuito, reemplazando D1 + R2 en este circuito.
Condensador / valores de resistencia: el diagrama del circuito tiene el capacitor y el resistor valores (C2 y R1) utilizados en nuestro circuito, pero se necesita algún ensayo y error para encontrar algunos buenos valores (otros ejemplos de este circuito en línea tiene valores diferentes). El efecto de diferentes valores es diferente en el tiempo y tal vez diferente sensibilidad. Con unos valores el circuito terminado "atascarse" en el modo. Hasta ahora C2 menor parecía funcionar mejor para la estabilidad, pero más grande se ve mejor con intermitente. Si no uso intermitente del circuito a ti mismo, menor valor debe estar bien.

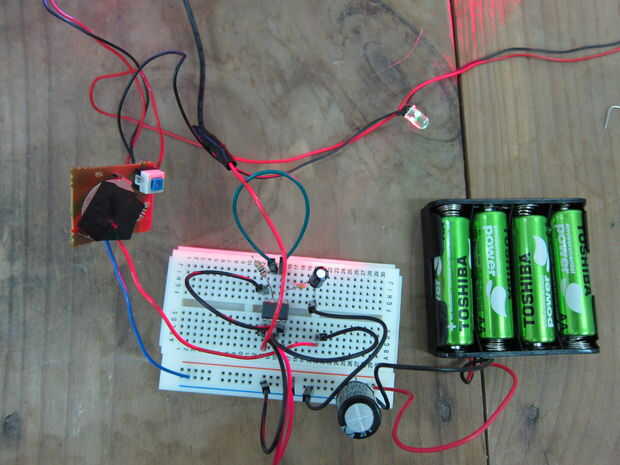

Placa: hemos montado el circuito en un protoboard, aunque en este caso, que podría no ser una solución ideal con las capacitancias callejeros que puede meterse con el circuito ya que el pasador del gatillo es muy sensible. Para soldar en una placa de prototipos puede ser una idea mejor, y también cortar las patas de los componentes utilizan. Se experimento con eso más tarde.
Batería: para la operación de largo plazo, probablemente sería mejor que la energía de la batería, alimentación de pared podría apenas utilizar un cargador de teléfono móvil de 5V y un cable USB para que.

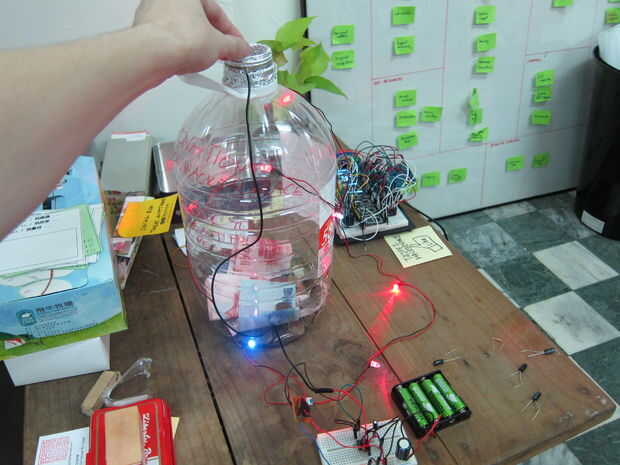

Y por último, aquí está el circuito en funcionamiento:
