Tablero de controlador L298N controlador de Motor (1 / 11 paso)

Paso 1: Especificaciones

  • Controla 2 motores DC máxima por motor de corriente continua o motor paso a un paso

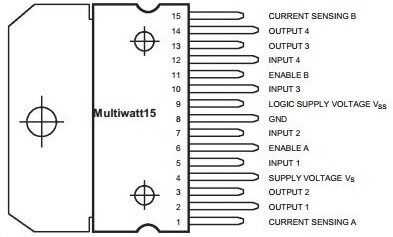

  • Controlador: Puente de doble H L298N
  • Controlador de voltaje de entrada: 5V ~ 35V (o 7V ~ 35V dependiendo de las necesidades de suministro de energía)
  • Io corriente media máxima: 2A cada
  • Disipación de potencia máxima: 20W grados Celsius
  • Señal de control de nivel de entrada: alto nivel 2,3 < = Vin < = Vss; Baja:-0.3V < = Vin < = 1.5V

El a bordo 78M 05 regulador lineal proporciona una estable 5V (hasta 0, 5A) que puede usarse para alimentar el puente H L298N y otras partes.
