Tablero de Control de relé de 8 canales con comunicación Serial (3 / 7 paso)

Paso 3: Diseño de transferir al revestido de cobre

En cuanto a cómo mover el trazado en el revestido de cobre, he seleccionado el método de transferencia de tóner. Ver el enlace aquí:

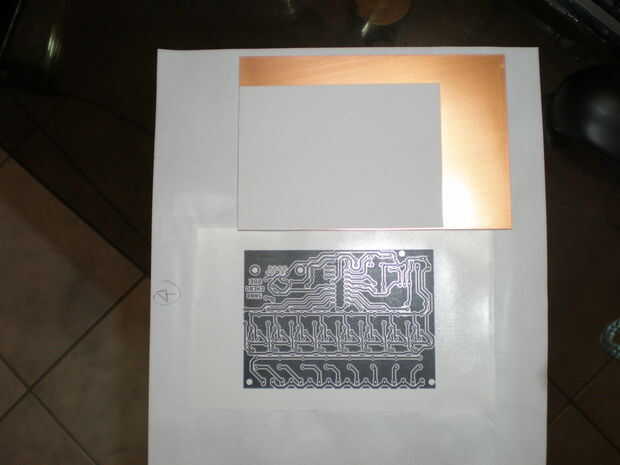

Básicamente el método consiste en la impresión de la "imagen espejo" del diseño en una hoja de papel o acetato de satén brillante usando una impresora de tóner láser y luego colocar la imagen hacia el revestido de cobre.

Fije la hoja brillante con cinta en el revestido de cobre. Aplicar una pieza adicional de papel si el diseño se imprime en la hoja de acetato.

Ahora, toma una plancha (para tela) y establecer a la mayor como para planchar algodón. Presione hacia abajo firmemente y de manera uniforme, pero no es difícil, en el papel. Del hierro lentamente toda el área del diseño. La idea es calentar y "fundir" la tinta por lo que puede pegar en el revestido de cobre. El efecto general es que todo el papel se pegará al revestido, pegados por la tinta. Hierro por varios minutos.

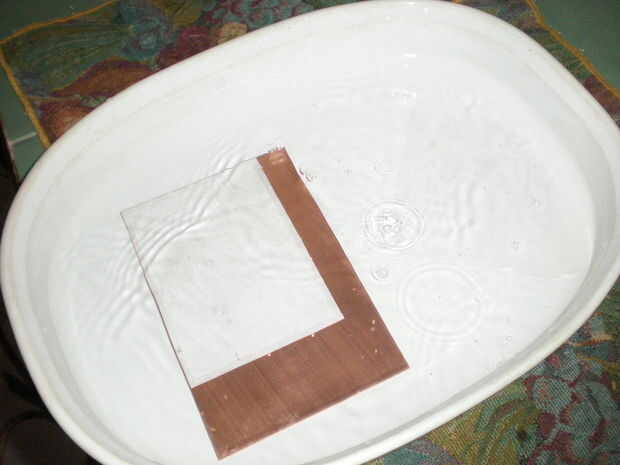

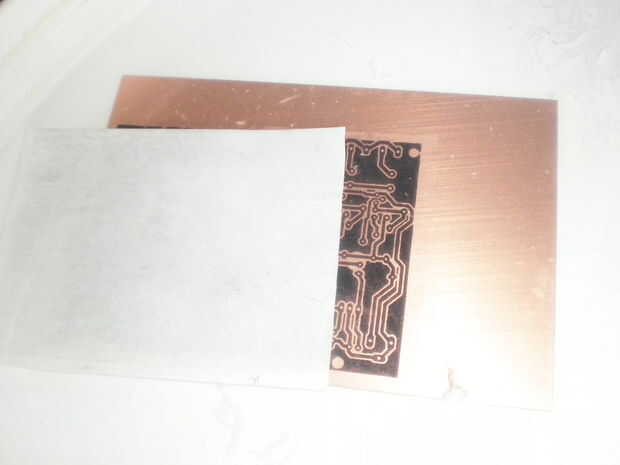

Finalmente, deje que el revestido que se enfríe. Utilice un recipiente con agua y el revestido interior, remojar hasta que el papel comience a despegarse. Puede pelar las sobras con los dedos.

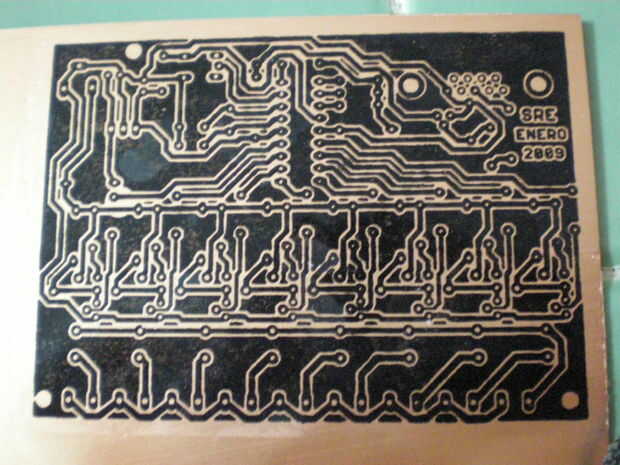

Finalmente verás que el diseño es en el revestido de cobre.

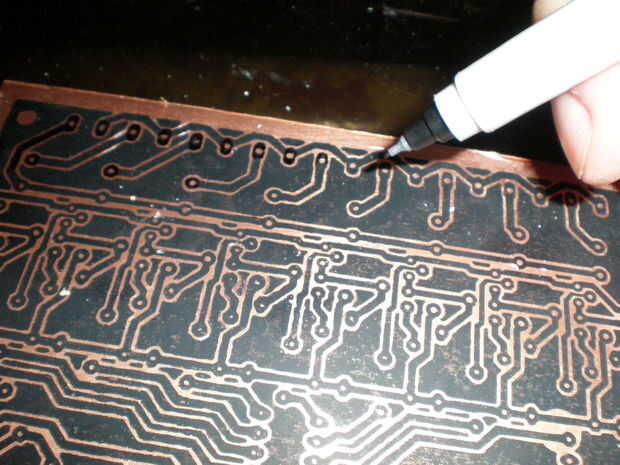

Hay una posibilidad que no puede transferir 100%, y algunas correcciones deben hacerse con un marcador permanente de punta fina.
