Paso 3: Vamos a empezar

Empecé este proyecto con el primer diseño de un software de modelado.

Esto puede parecer excesivo, pero yo sabía que iba a usar una máquina de CNC así que tuve que realmente planificar todo previamente.

Redacté todo usando Autodesk 360 de fusión (¡ es gratis!). Aquí está un paso a paso en caso de que usted va a utilizar un CNC así (o si desea más práctica de modelado)

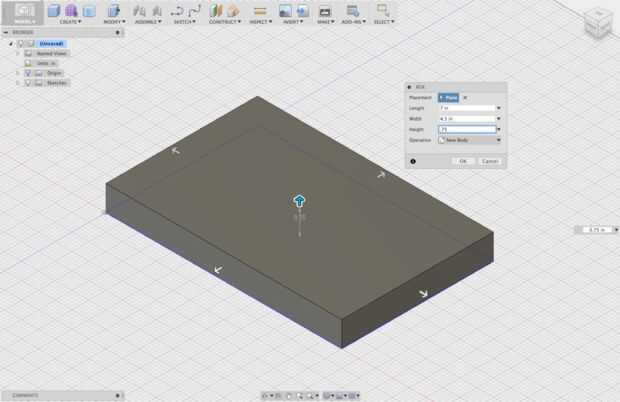

1. Hacer un rectángulo del tamaño que desee su bloque a ser. Quería una pequeña tabla de quesos, así que fui con 7 "x 4,5" x. 75"
2. Agrega tu diseño a la tapa.
   1. Haga clic en la parte superior del rectángulo para crear una superficie de esbozo

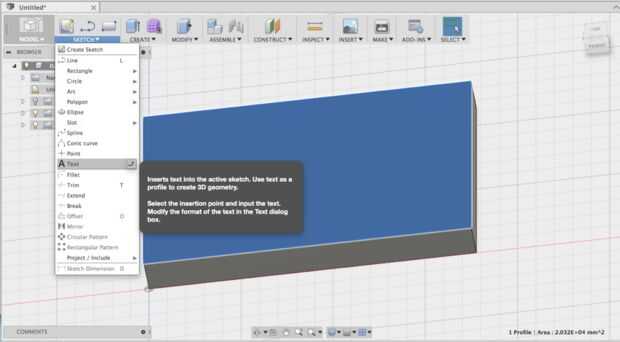

   2. Haga clic en dibujo > texto
   3. Utilice el cursor para seleccionar la ubicación del texto (esto es fácilmente modificable, por lo que no te preocupes esto demasiado)

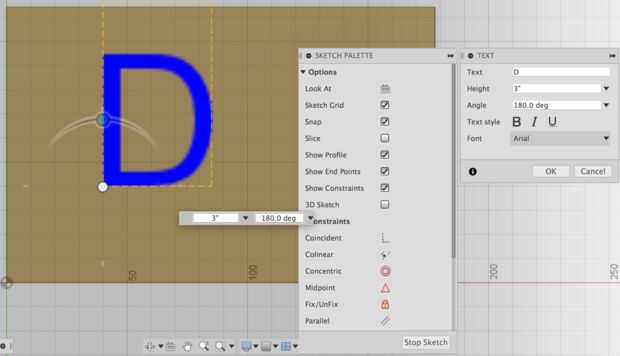

   4. en el "texto" pop-up cuadro de escriba en el texto (he utilizado la letra "D"), la altura de su texto, el ángulo y la fuente.
      1. Jugué alrededor de esto bastante un poco para encontrar lo que parecía mejor para mí.
      2. Este es el punto donde usted quiere asegurarse de que se centra el diseño a tu gusto
   5. Seleccione Modificar > pulsar tirar (o usar las teclas "Q") y seleccione su boceto del paso 4
   6. en "Distancia" Inserte el espesor de la pieza que desea embutido. Usé 1/8"(. 125)
      1. Tenga en cuenta que usted tiene que utilizar una distancia negativa que la extrusión es cortada del bloque añadida.

En este punto la fase de"diseño" es completa. Bastante simple, ¿EH?

Ahora usted puede exportar su diseño como STL, o SMT (cualquiera que sea su programa de CAD utiliza) yendo a archivo > Exportar y luego guardar tu diseño como.

Si está utilizando un molino CNC esto es donde puede utilizar la función de cámara del programa:

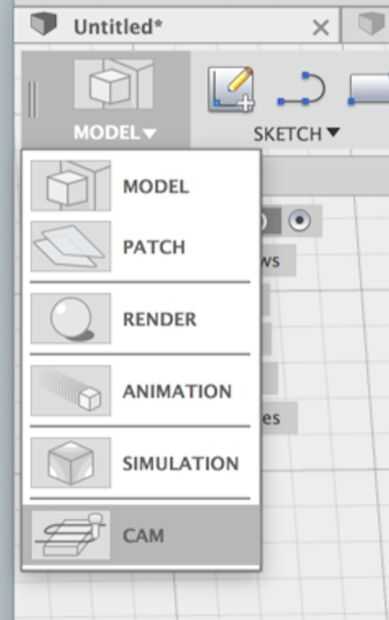

1. Navegar por el menú desplegable de "Modelo" y seleccione "CAM"
2. Porque están haciendo un bolsillo básico, seleccione 2D > Pocket 2D

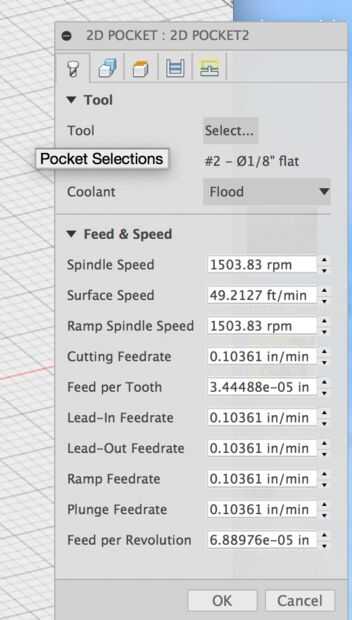

3. En el menú de bolsillo 2D, seleccione la herramienta va a utilizar (puede hacerlo en ajustes del software de su molino, pero seleccioné una fresa plana de 1/8" de todos modos.
4. Desplácese hasta la ficha "Geometría" y haga clic en el bolsillo creado para generar una trayectoria de herramienta.

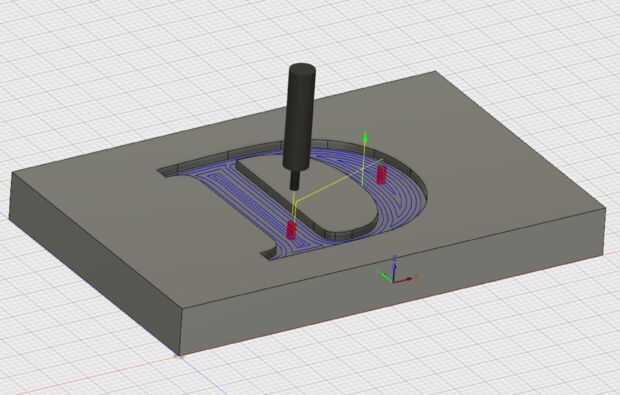

5. Haga clic en aceptar y seleccione acciones > simular para ver una simulación fresca de la trayectoria generada!
6. Si algo no se ve exactamente bien echa un vistazo a estos par de cosas:
   1. La orientación de la herramienta (click en la parte de "Orientación de la herramienta" del bolsillo 2D menú y jugar alrededor con estas configuraciones)
   2. La altura de la trayectoria (Asegúrese de que el software sepa que está quitando material
