Switchmode paso regulador de voltaje (3 / 4 paso)

Paso 3: Los componentes

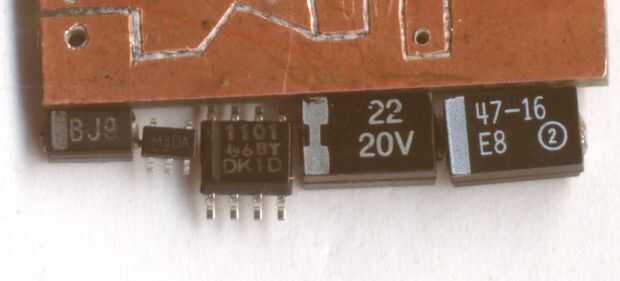

De izquierda a derecha, estas son

1. el diodo de rectificador. Desde un viejo disco duro.
2. el circuito integrado de TC105333. De Microchip.
3. el MOSFET de canal P de TPS1101. De Texas Instruments.
4. 22μf 20V condensador de SMD de tantalio. Desde un viejo disco duro.
5. 47µF 16V condensador de SMD de tantalio. Desde un viejo disco duro.

Diodos y condensadores de tantalio en paquetes SMD se ven casi iguales. El diodo se distingue por ser circuito abierto en una dirección y dirección en el otro. Los condensadores Echale un circuito abierto en ambas direcciones, después de un tiro de carga inicial.

El diodo schottky se distingue de la clase ordinaria por tener una caída de tensión directa mucho más baja.

Además, también se utilizaron una resistenc de 470 K y un capacitor de 10nF.
