Switchmode paso regulador de voltaje (2 / 4 paso)

Paso 2: La placa de circuito

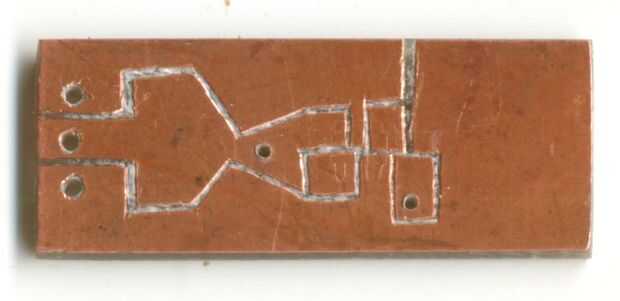

Un pequeño trozo de placa de circuito, alrededor de la anchura de un 7805, pero más largo, fue cortado del tablero revestido cobre echó a un lado doble, los patrones para aislar almohadillas de corte con un cuchillo afilado y los agujeros perforados para conexiones al plano de tierra en el otro lado.
