Paso 3: Construir!

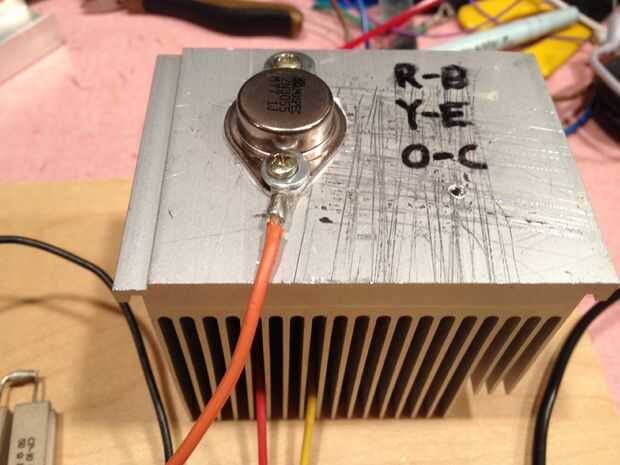

Una de las cosas más importantes sobre la construcción de este circuito es disipador de calor del transistor. 2n3055 se llaman los paquetes TO-3, refiriéndose al tamaño y la forma del paquete del transistor. Usted puede ordenar disipadores de calor TO-3, pero son un poco difíciles de encontrar. Para mina, usé el disipador térmico del procesador de la computadora con agujeros perforados en la parte plana de los cables saliendo del transistor para ir a través y entre las aletas. El transistor está sujeta con tornillos Parker. Es importante recordar poner compuesto termal entre el transistor y el disipador de calor para la conducción de calor adecuado. Los cables que van al transformador flyback también tenían pinzas clip en el transformador para permitir diferentes transformadores para utilizarse con el circuito. Esto nuevamente es una buena idea si usted planea en tener el circuito ser tan flexible como sea posible una vez construido.

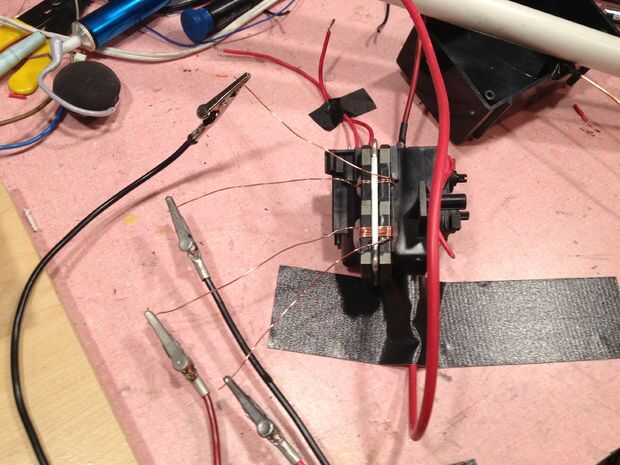

Otro aspecto importante de esta estructura es las bobinas en el transformador flyback. Alambre de cobre revestido de esmalte es mejor, pero es una buena idea añadir aislamiento adicional entre el núcleo del transformador y el devanado. El núcleo del transformador puede tener bordes muy afilados, y si tira de algún esmalte de los alambres pueden corto circuito. Cuando mis bobinas de la bobina, he quitado el clip de metal sosteniendo juntos las mitades de transformador y una bobina de la herida en cada mitad, entonces ponga las mitades de nuevo en los devanados en maceta y colocar el clip. En algunos transformadores, esta costumbre es posible, y el cable tiene que ser entre las bobinas y núcleo. Las bobinas tienen que ser herida fuera de fase, lo que significa que corren en direcciones opuestas alrededor de la base.

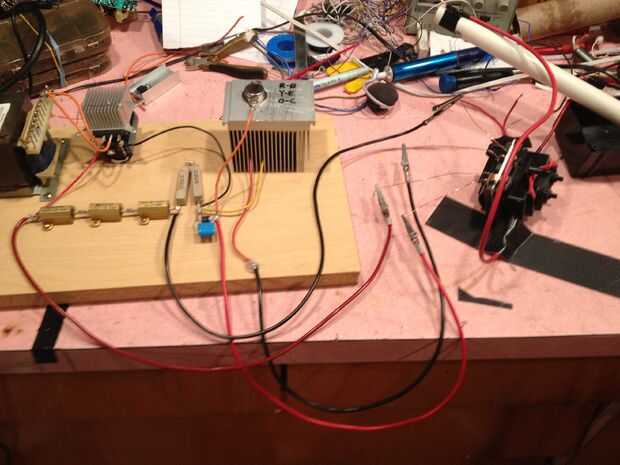

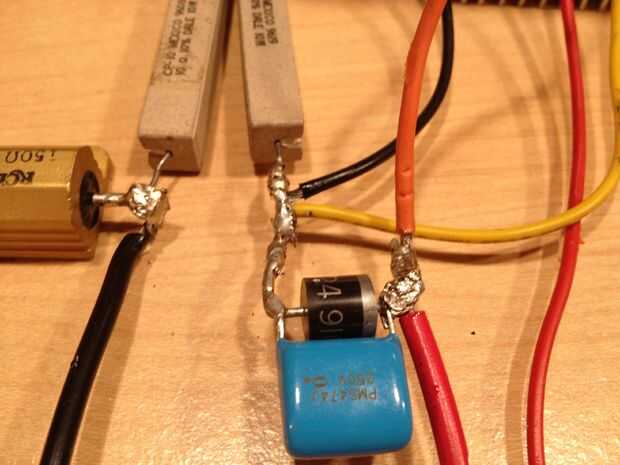

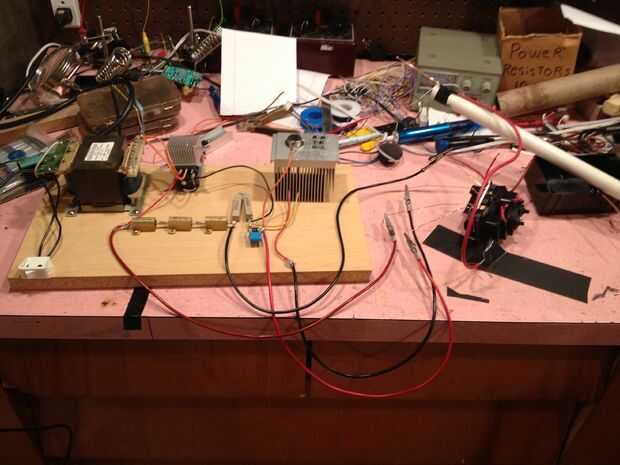

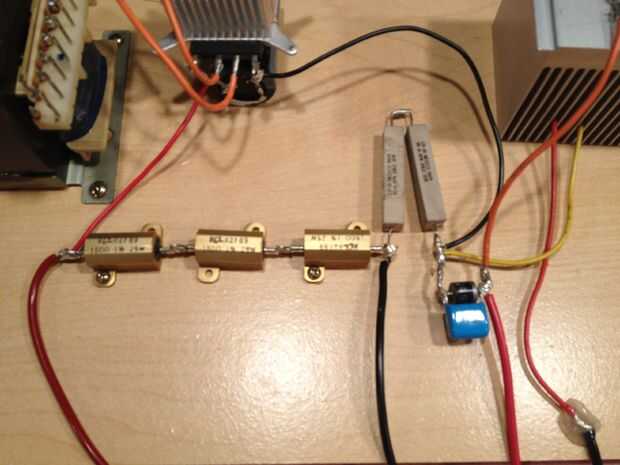

Una vez más, consulte las fotos para más detalle.
