Super Simple potente Flyback Driver (2 / 4 paso)

Paso 2: Alimentación

Esta parte depende de la constructora. Para este circuito, es necesario una fuente de CC de alta potencia que puede entregar entre 12 y 30 voltios en 1 que quieras muchos amperios. Es una buena idea equipan la fuente de alimentación para que el circuito pueda obtener toda la potencia que quiere. Dicho esto, si el circuito está construido correctamente y se utiliza una fuente de alimentación como esta, cosas irá bang. Pero una fuente regulada no es necesaria para el funcionamiento normal.

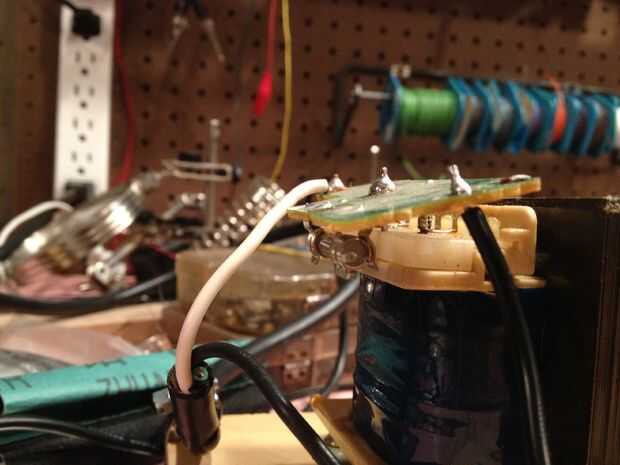

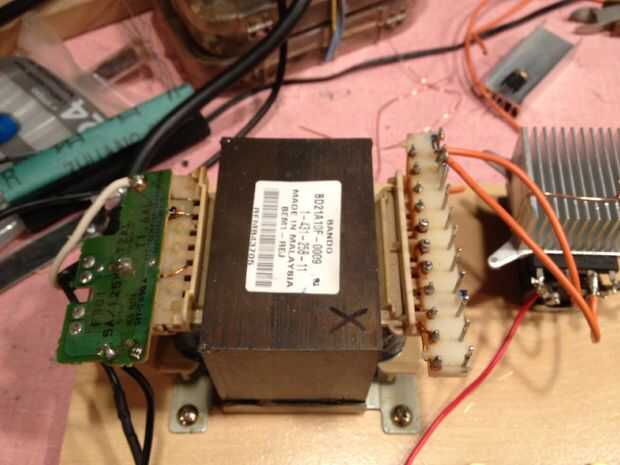

Mi circuito utiliza un transformador de 300 Watts de un amplificador de audio. El transformador tiene salidas para 2, 4, 15, 30 y 60 voltios. El circuito requiere aproximadamente de 12 a 18 voltios para el 2n3055. Con frecuencia funcionan minas utilizando la fuente de 30 voltios, pero esto es por períodos cortos de tiempo y con mi transistor montado en una exageración de un disipador térmico. De 15 voltios, el circuito puede utilizarse indefinidamente, para después de 30 minutos nada está por encima de la temperatura ambiente.

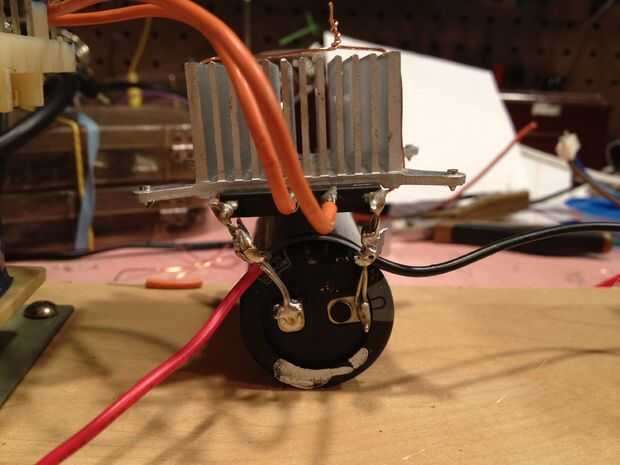

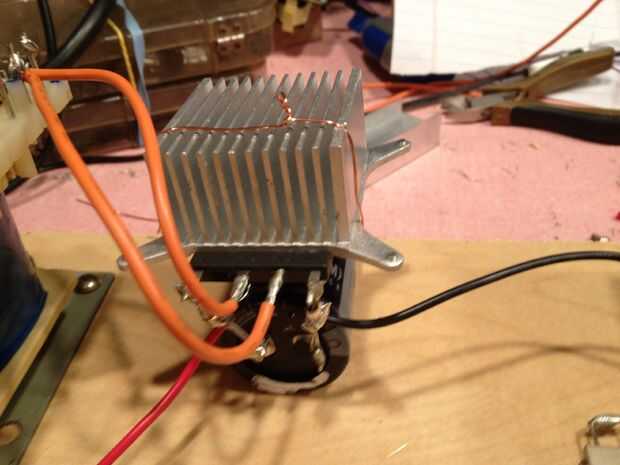

La salida de CA desde el transformador se alimenta en un rectificador de puente de 400 vatios montado en un disipador de calor y luego a través de un condensador uf 7800 nominal de 70 voltios con el fin de suavizar la tensión. Utilizando asimismo componentes de puntos, puede construir su propia fuente de alimentación y tienen todo el poder que usted necesita.

Otras fuentes de alimentación que son viables son las fuentes de alimentación conmutada, o de SMPS. Se trata de laptop y cargadores de baterías de coche y las fuentes de energía encontradas torres de ordenador. Estos suministros a menudo fuente de salidas de 12 voltios a 10 amperios. Esto es mucho para este circuito.
