Paso 3: Construcción y soldadura

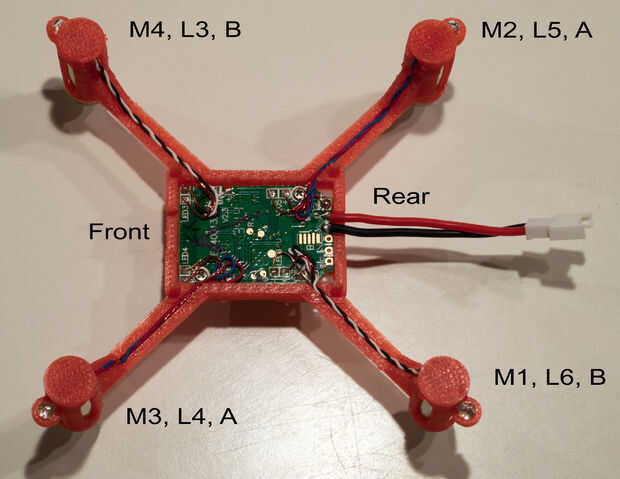

La construcción es muy básica y hace además de la soldadura en una hora (incluyendo fotografías). La placa de circuito tiene un diseño inteligente donde it´s casi imposible conectarlo mal en conexiones equivocadas, pero por favor mirar mis imágenes para asegurarse de que usted ponga los motores en correcto lugar! Hay dos diferentes tipos de motores y dos diferentes tipos de propulsores, en sentido horario (CW) y contrario a las agujas del reloj (CCW).
Mesa de ayuda:
- Hélice A = CW: rojo = plus, azul = menos
- Hélice B = CCW: blanco = plus, negro = menos
- LED azul = frente: rojo = plus, amarillo = menos
- LED rojo = parte posterior: rojo = plus, amarillo = menos
Construcción:

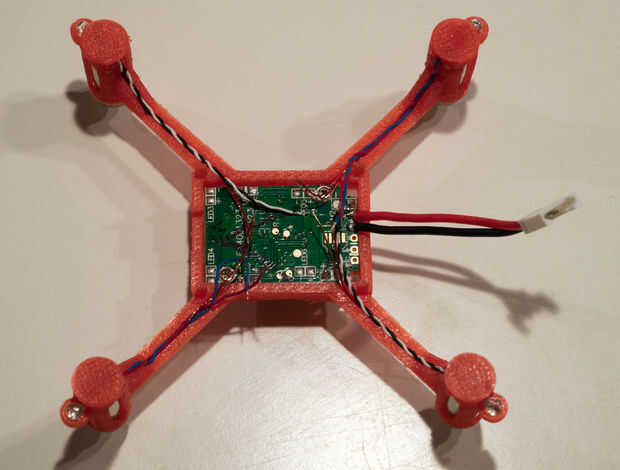

- Coloque la placa de circuito en el chasis
- Asegúrese de que los agujeros en placas de circuito impreso es en la parte superior los dos fix
- Perfore dos agujeros pequeños 1mm en el chasis con la placa de circuito como referencia
- Utilice dos tornillos para fijar la Junta
- Asegúrese de que LED´s azul en el frente y el led´s rojo en el extremo posterior
- El cable de alimentación de circuitos indica el extremo posterior del quadcopter

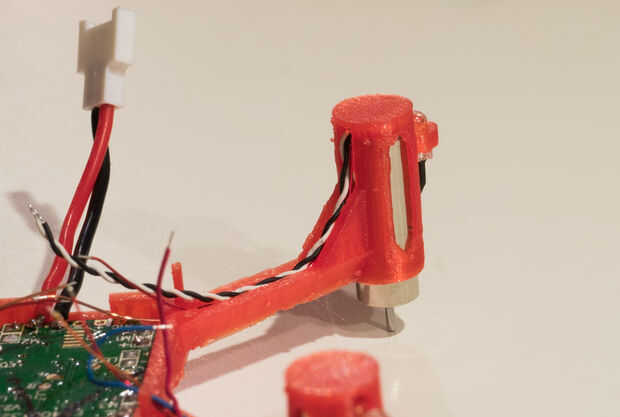

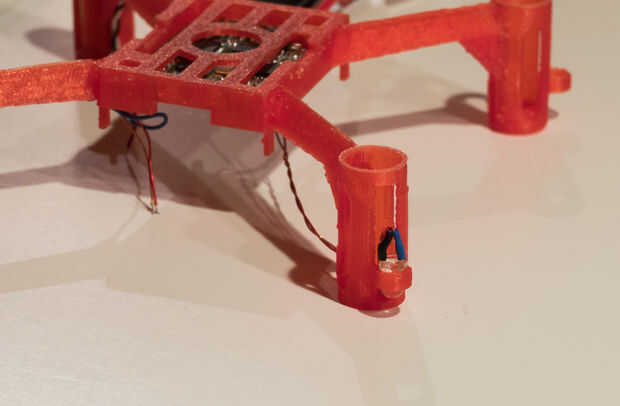

- Poner los cables del LED a través de ambas ranuras así que va bajo el motor

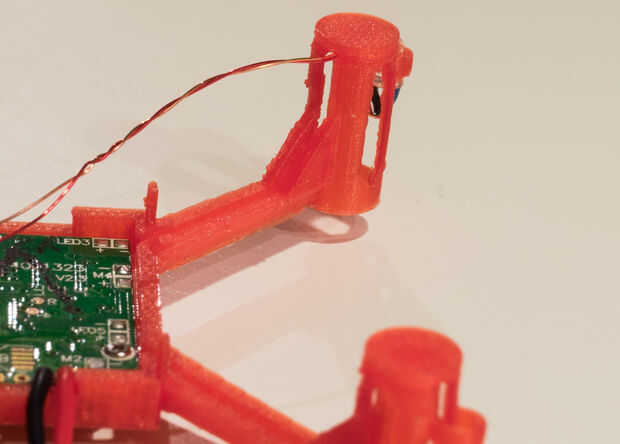

- Utilice una pequeña herramienta para doblar el cable correctamente bajo el motor antes de colocar los motores
De soldadura:
- No corte los cables, ya tienen la longitud correcta
- Sistema de soldadura de hierro, a 180C (temp demasiado alta puede dañar los circuitos)
- Utilice la tabla de ayuda anterior para obtener polarización derecha
- Todos los LED y las conexiones del motor son más cercanas a la correcta LEDs y motores
- Cada conexión a pocos segundos de calor, si no deja que se enfríe y vuelva a intentarlo evitar daños.
- Para fijar todos los cables con pequeños pedacitos de cola

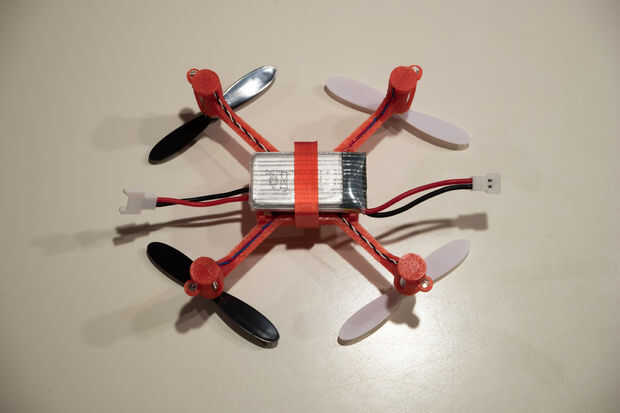

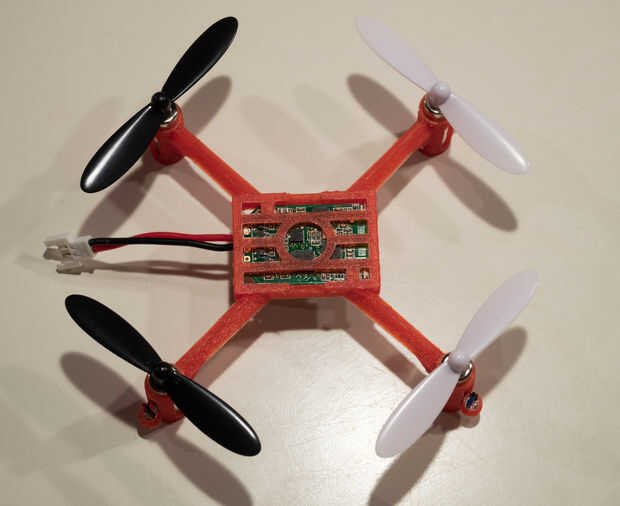

Ahora puede colocar la batería bajo el chasis con la pinza y ya está listo para un vuelo!
Coloque el quadcopter sobre una superficie plana y calibrar el giroscopio del controlador del acelerador manteniendo en it´s inferior derecha posición y conmutación rápida derecha pad izquierda/derecha/izquierda/derecha un par de veces hasta que escuche un sonido y la LED´s parpadea una vez.
