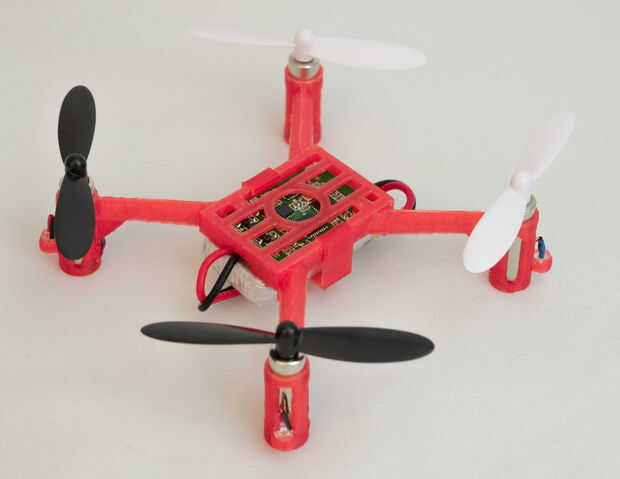

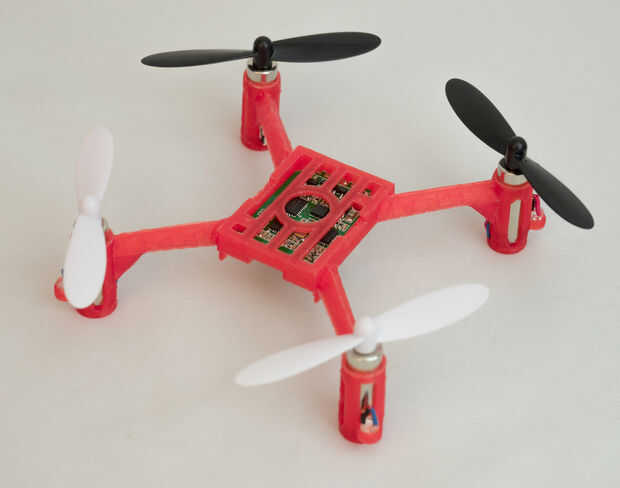

El objetivo de este proyecto es maximizar el tiempo de vuelo / duración de la batería del muy famoso helicóptero Hubsan X4 quad. Esto le mostrará cómo construir tu propio de muy bajo costo, simple y divertido para jugar con. La impresión 3D es 100% diseñado por mi para el uso con piezas de repuesto del modelo Hubsan H107L. Consiste en un chasis que se adaptan a un receptor, cuatro motores 7x20mm, cuatro 3 mm LED´s y un clip para sujetar la batería.

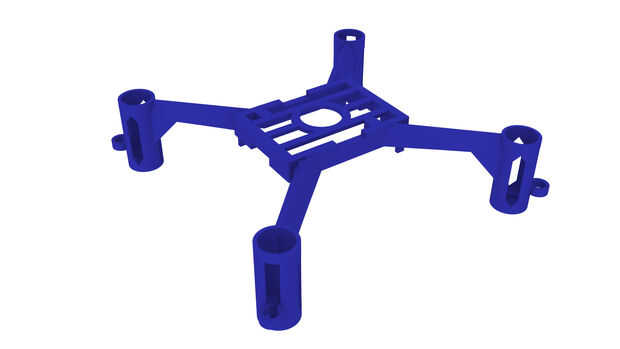

El peso de este chasis es sólo 4,18 g plus batería clip 0.49 g. El quadcopter todo incluyendo chasis, clip, LED, motores, hélices y receptor es solamente 21g. Excepto la batería, es 25% más ligero que el modelo original de H107L que pesa 27.8 g. Incluso cargado con una batería de 380mAh it´s solo 3.5 g más pesada que el H107L sin su batería.

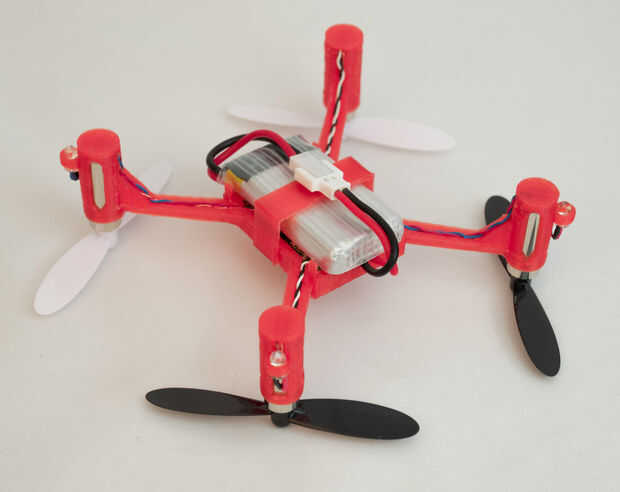

Con batería: 31,35 g comparado con 38.15 comercial g.
Tiempo de vuelo continuo con una batería de 380mAh se midió a 11,5 minutos. Yo don´t tengo un H107L Comparar con pero creo que it´s máximo 10 minutos. Por favor me avisan lo tienes!

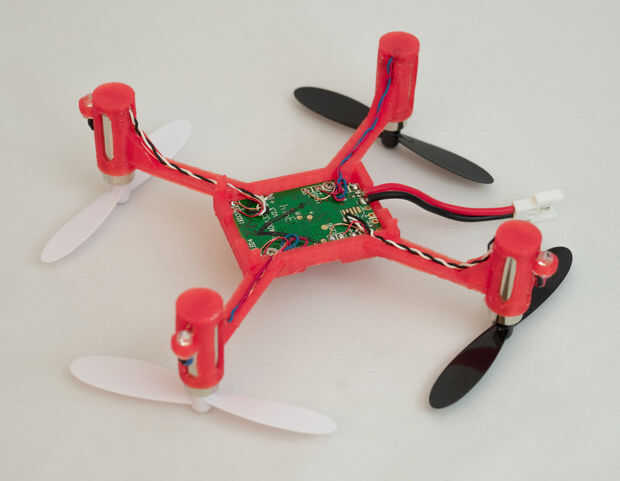

La placa de circuito de 2 gramos es bastante avanzada para su pequeño tamaño. Tiene un receptor de radio incorporado, Motor de 4 + 4 conductores del LED (que también las señales de nivel de batería baja), Control de vuelo de 6 ejes con calibración de giro automático o remoto, soporte de tirón de 4 vías y a los principiantes y modo avanzado para la diversa gama de rendimiento. El transmisor de radio se puede calibrar así con la sensibilidad ajustada, ajuste fino del control de vuelo y remotamente apaga LEDs. Rendimiento de vuelo se puede ajustar durante el vuelo, así como activar/desactivar flip-modo.
Debido a su bajo peso it´s también muy rápida y reactiva. Una gran diversión para jugar con. It´s suficientemente robusto como para volar con pero no esperes que tome también graves daños. It´s optimizado para el peso, no robustez. Tal vez si se imprime con relleno de 100% y otro material podría tomar más daño.
Imprimir 3D todos los archivos se descargan desde mi construcción en http://www.thingiverse.com/thing:681232

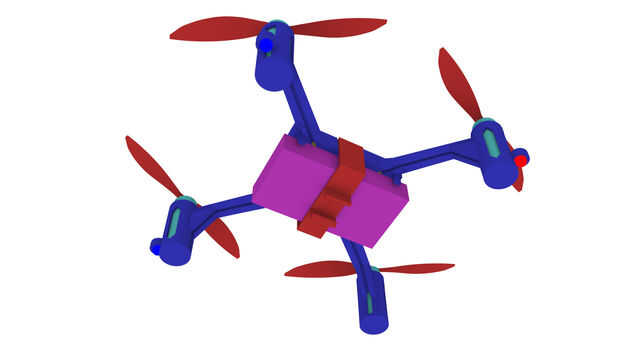

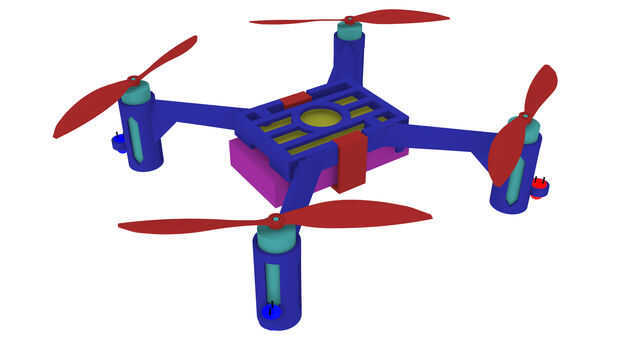

Incluir el archivo de Rhino CAD original si alguien quiere modificar la construcción de mejoras. Se podría convertir fácilmente para los motores más fuertes de 8mm por ejemplo. Para más detalles de lo que piezas comprar y cómo construir realidad, por favor lea más!
