Paso 3: Cortar el Lexan (parte 2)
Ahora que se cortan los bordes y orificio central, es tiempo para perforar hacia fuera de las ranuras de los ejes de aluminio y tubería de cobre. La forma prevé este diseño era que los ejes de aluminio bien asentados en la parte superior de la placa base inferior. Éstos entonces sobresalen en la tubería de cobre en la placa superior, comprimiendo los resortes en el proceso. Es usted para decidir dónde colocar estos agujeros para ejes y tubos, pero consideran que el diseño actual del enrutador fija para evitar cualquier conflicto. Al mirar mi router en la posición vertical normal, decidí que los ejes de cobre colocados en la parte superior e inferior de los bordes de la base mientras que las manijas de router sobresalen de las dos partes (ver fotos del producto terminado, si esto es confuso).

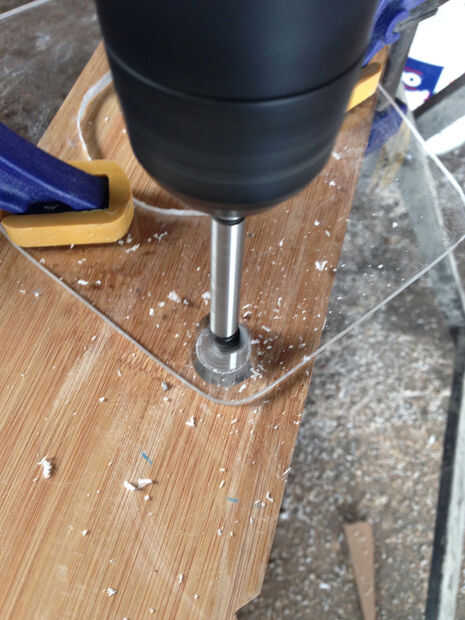

Como Nota general para esta build, recomiendo usar brocas forstner cuando son agujeros a través de su Lexan. Tuve la suerte de aprender esto durante el último paso en que taladró el agujero central. Cuando se utiliza una broca de taladro estándar, puede ser muy fácil de aplicar demasiada presión o torsión y grietas el acrílico. Encontré que los pedacitos de forstner parecen hacer este trabajo mucho mejor sin tener la posibilidad de agrietarse las recientemente mecanizadas placas acrílicas. Dicho esto, mantener un ojo en su pedacito de forstner durante la perforación, como encontré la necesidad de raspe cualquier acrílico que terminó acumulando en la punta de mi granito de arena. Este acrílico se calienta durante el proceso de perforación e invariablemente parece derretirse y seca en la punta de la broca forstner, como lo demuestra la foto de arriba. Tómese su tiempo con los pasos siguientes, como no quieres arruinar una de sus placas en el proceso de perforación apresuradamente el último agujero.
Placa inferior:

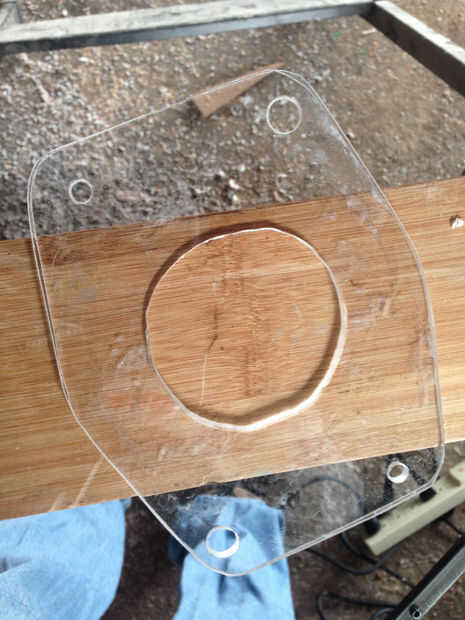

Vas a cortar dos conjuntos de orificios de esta placa: dos para los ejes de aluminio y dos para las barras guía roscada. Usé 1/2" redondo de aluminio barras para los ejes y un 1/2 forstner poco permitieron que calcen bien. Perforé sólo hasta la mitad en mi plato de fondo para estos dos agujeros. La broca forster logra esta tarea sin problemas en todos, y asegura que los ejes están asentados en el lugar y que la base de mi fresadora de descenso vertical es perfectamente plana en la parte inferior. Luego usé un 3/8" para mis agujeros de la varilla de guía de la misma manera.
Placa superior:
Usted quiere asegurarse de que usted es tan precisa como sea posible al perforar los agujeros de la placa superior, como no habrá mucho espacio de wiggle para sus dos piezas a ensamblar juntos. Después de marcar cuidadosamente el centro de mis agujeros correspondientes en la placa superior, utilicé una broca para taladrar los orificios que va a quedar en mi tubo de cobre de 1/2" de 5/8" forstner. Puesto que el diámetro de tubería de cobre de mi lista para la dimensión interior del tubo, necesitaba un agujero un poco más grande. Una vez más, taladré orificios de 3/8" para mi las barras de guía roscada en el mismo lugar que la placa inferior. En esta placa, quieres todo de la manera a través de los cuatro orificios de taladro.

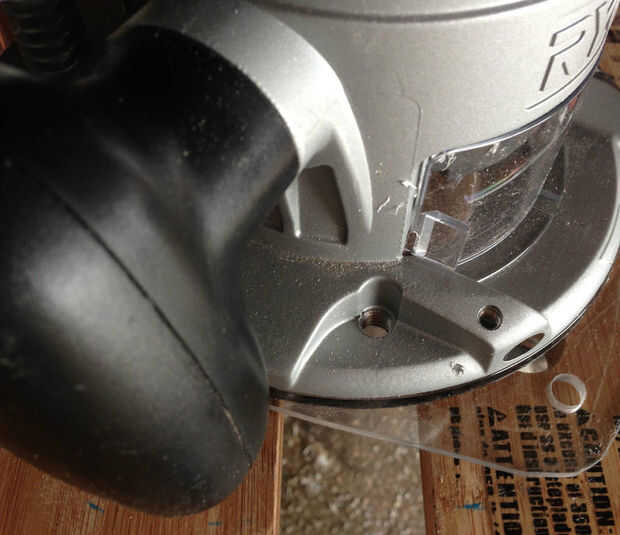

El último paso es averiguar cómo desea adjuntar su base de descenso vertical en la parte inferior de su router fijo. Routers más modernos cuentan con varias formas de colocación de su enrutador para una mesa de fresadora y la forma más común es utilizando algunos tornillos con los orificios prerroscados en la parte inferior de la base de la fresadora. Encontrar el tamaño del perno correspondiente para su router, medir la ubicación de estos orificios en la placa superior y taladrar los agujeros correspondientes. Asegúrese de probar conectar la placa superior a la base de la fresadora antes de ir al siguiente paso.
