Sumir de fresar para un Router fijo (1 / 6 paso)

Paso 1: Imagina tu diseño

Inventor Nikola Tesla fue famoso capaz de crear diseños complejos todos para sus invenciones en su mente, prueba y solucionar cualquier problema mecánico potencial para rediseñar su idea y aún medir piezas usando nada más que su imaginación. Cuando se sentó para finalmente construir su creación, había sido minuciosamente que examinada y validada que generalmente era montado y funcionado sin ningún problema - esto incluye mecanismos muy complejos como el motor moderno.

Es bastante seguro decir que su habilidad superó incluso los mejores constructores aquí en instructables, pero creo que este proceso sea muy útil sin embargo. Me encontré con algunos problemas bien definidos con mi diseño original antes de poner siempre la pluma al papel (o cartón, en este caso), y aunque ciertamente no cuenta para cada detalle de mi idea antes de construirla, me salvó un montón de tiempo y frustración simplemente por imaginar y visualizar cómo funcionaría este mecanismo.

La idea es bastante simple: Construir dos placas paralelas (una vez más, utilicé láminas de acrílico, pero esto puede sustituirse con un número de diferentes materiales) que están separadas por un mecanismo de resorte de compresión cerrado, diseñar una manera para unir la parte superior de estas placas en la parte inferior de su router fijo y encontrar una manera de controlar la profundidad la broca puede sumergirse en su superficie de corte.

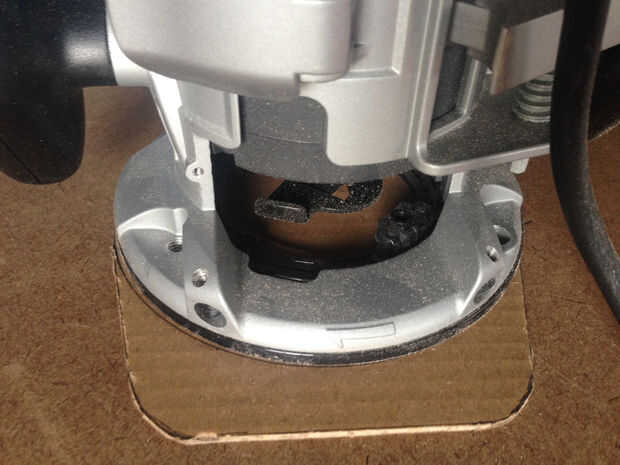

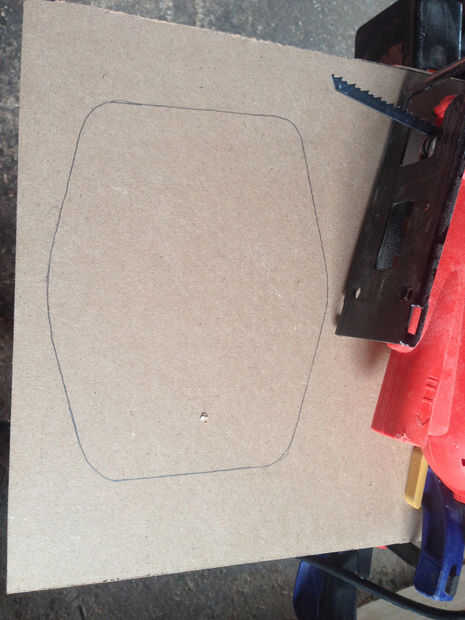

Comienzo examinando la base de mi router fijo. La mayoría de routers tiene un anillo de plástico extraíble en la parte inferior de la base de la fresadora, y esto puede usarse para medir el tamaño necesario de su profunda base de la fresadora también en cuanto a determinar la mejor manera de conectar su profunda base. Para la primera edición, he trazado este anillo de plástico en una hoja de cartón y sacó la forma de mi base y teniendo en cuenta las cuatro barras se incorporaría en la hoja inferior de la base de descenso vertical.

Para tener las dos hojas de acrílico paralelo de mi compresa base de router a tan pequeño de una distancia como sea posible durante el uso, me di cuenta de que los muelles y las barras de aluminio utilizadas para comprimir que sentarse casi en su totalidad dentro de la tubería de cobre cuando totalmente comprimida. Esto requirió que extienda la tubería de cobre muy por encima de la parte superior de esta base de la inmersión, que era una consideración de diseño importante como tuve que evitar cualquier conflicto con el cuerpo de mi router fijo.

Ahora que la idea tiene una forma, es tiempo para obtener corte.
