Cómo exportar una parte de Autodesk Inventor para un router CNC ShopBot

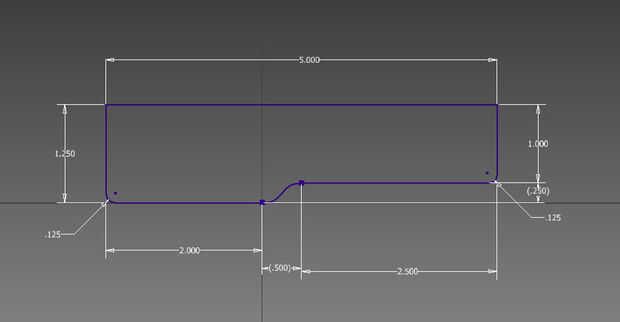

En este Instructable, voy a mostrarle cómo puede participar su 2D, diseñada en Autodesk Inventor y exportar para su uso con un router CNC.

La primera vez que intenté hacer esto que yo seguí corriendo en problemas. Hay un par de trucos que usted necesita para exportar su parte correctamente para que su software de CAM (estoy usando VCarve Pro) puede generar correctamente las trayectorias de herramienta. Voy a escribir este Instructable para que la gente no pierda el tiempo como hice yo intentando averiguar por qué mantienen ocurriendo errores.

Lo hice en TechShop, donde tienen un router CNC y todo el software que se emplean para ello.

Etiquetas: Cam, CAD
