Steadycam (6 / 7 paso)

Paso 6: montaje

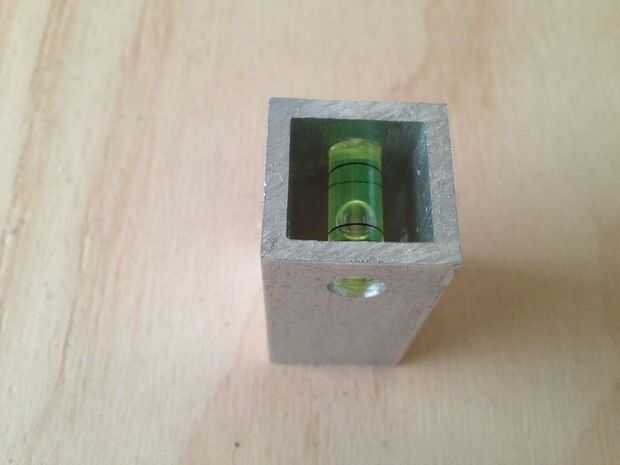

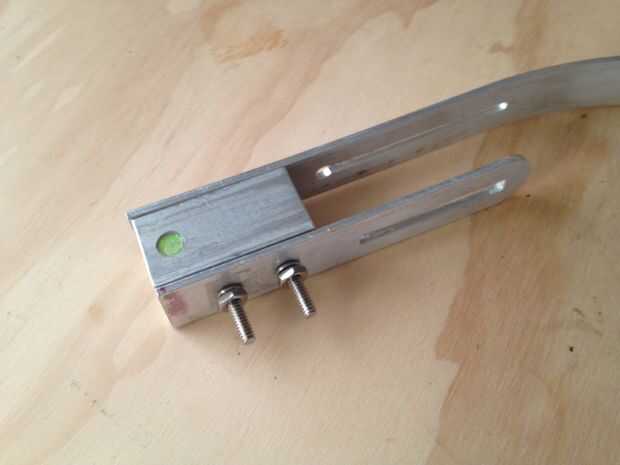

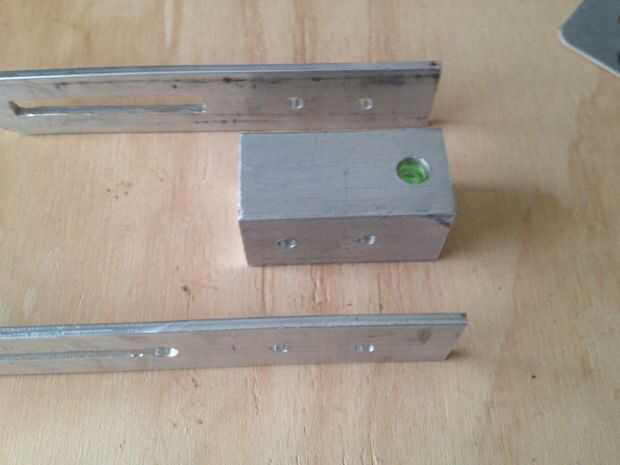

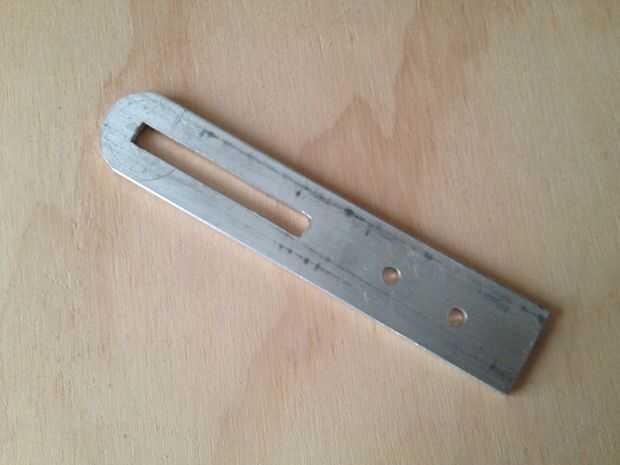

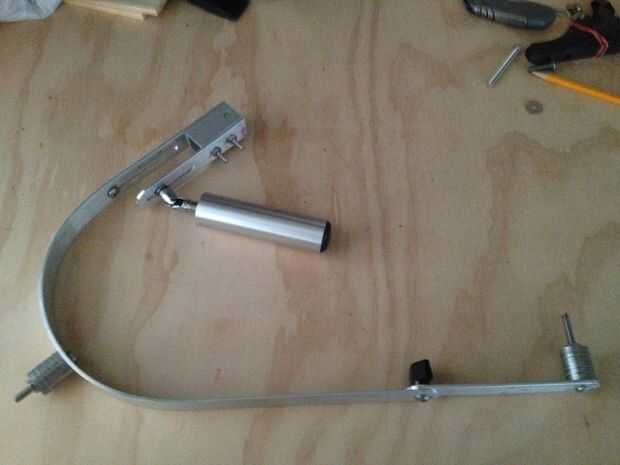

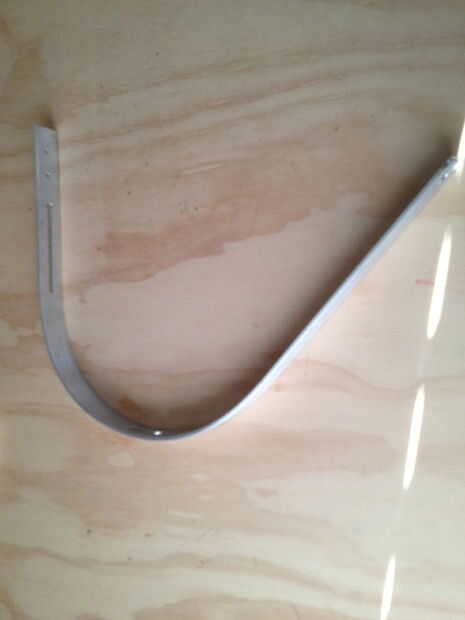

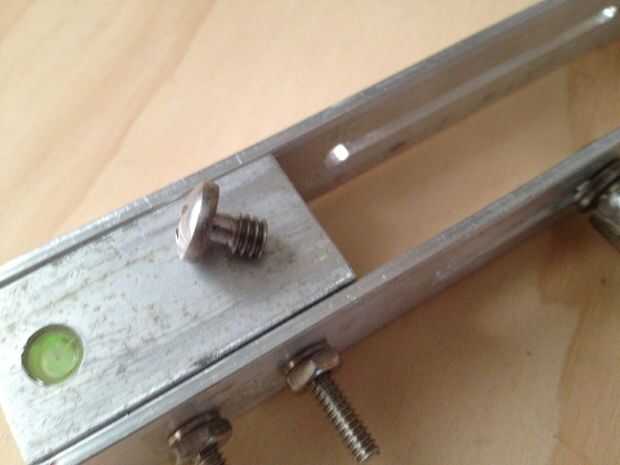

Para iniciar la Asamblea querrá fijar el marco principal, nivel de bloque y el soporte de cardán juntos en ese orden con el bloque y el soporte hacia el lado de la curva del armazón principal. Asegúrese de que todo está al ras, recta y bien sujeta. Marcar dos agujeros de aproximadamente 1" aparte y centrada en el bastidor principal asegurándose de evitar la ampolla de la burbuja. Ligeramente Centro les golpe y perfore hacia fuera a 3/16" a través de las tres piezas en el taladro. Instale y apriete los tornillos de #10-24 con una contratuerca o una plana Tuerca con una arandela de seguridad pero no corte de los hilos en exceso, se utilizará para agregar pesas para balanceo de la plataforma.

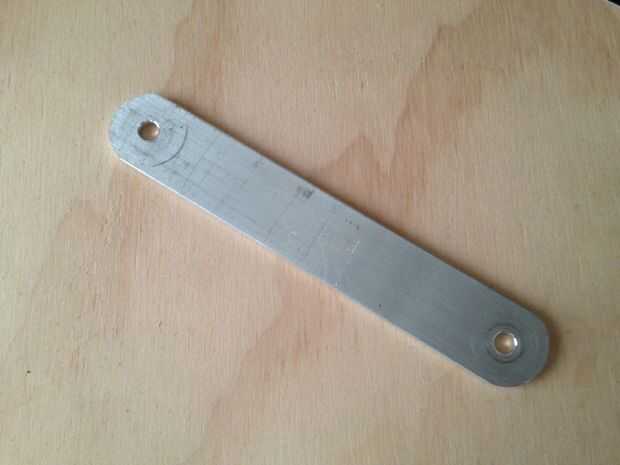

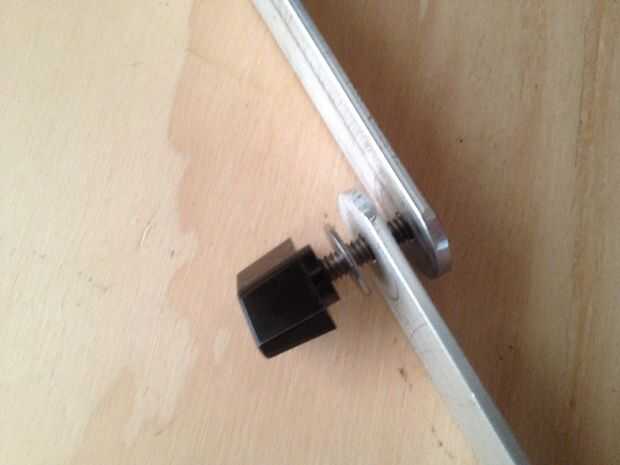

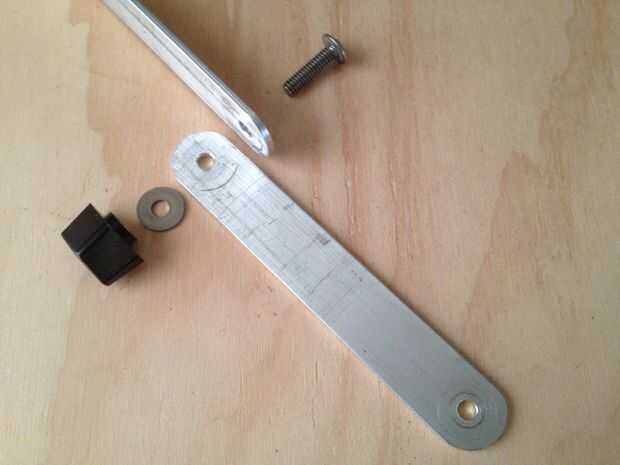

Siguiente Instale la barra de 6" a la parte inferior del bastidor principal con el perno de 1" y tuerca de mariposa con dos más de 1/4-20 pernos y plana tuercas o mariposas para los contrapesos en la cresta de la curva y el orificio inferior de la barra de 6". No se preocupe demasiado acerca de reducir el peso de la barra en este punto. Es fácilmente eliminado y fácilmente reemplazables si está dañado.

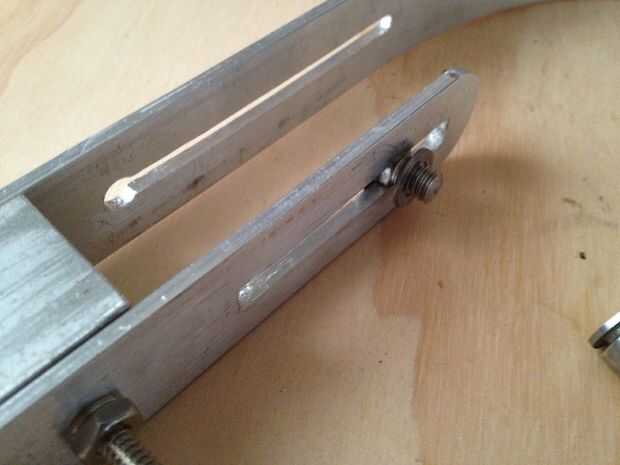

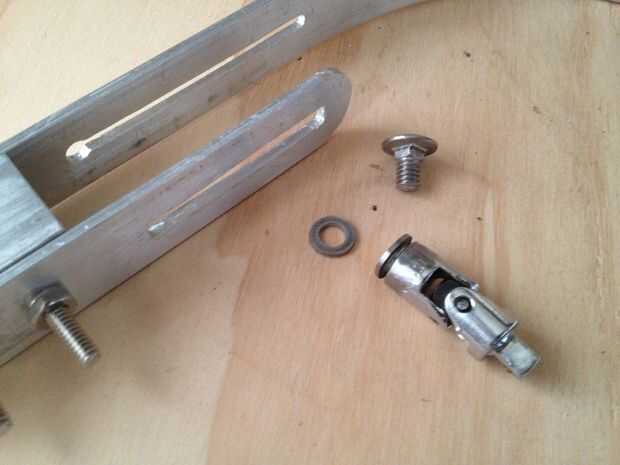

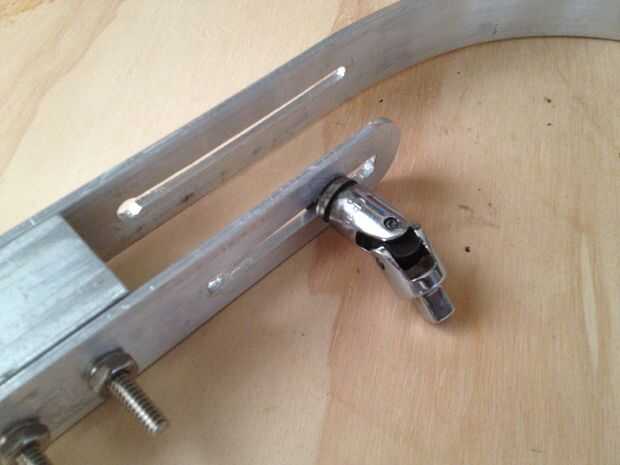

Por fin Instale el cardán. Inserte el perno de carruaje hacia abajo en la ranura del soporte de cardán, añada una arandela de bloqueo 1/4" hacia el lado opuesto del soporte y el tornillo del lado de la tuerca en t de la presión de la mano del adaptador giratorio/universal.

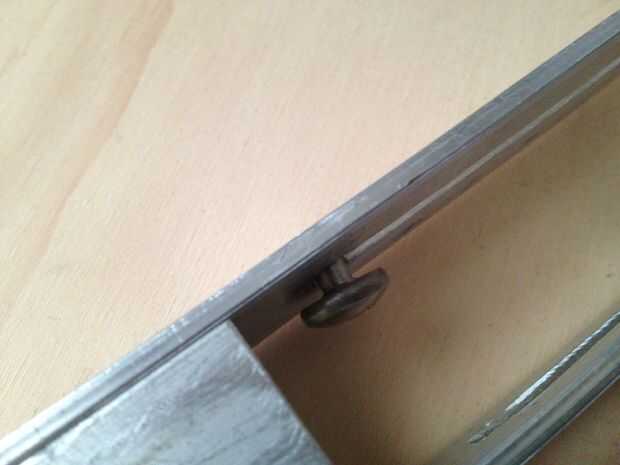

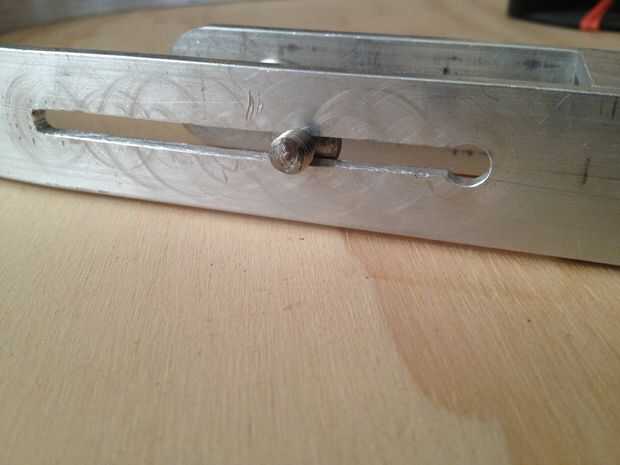

El tornillo de montaje de cámara sólo va en el orificio de 1/4" de la ranura del bastidor principal y se ha deslizado hacia adelante. Leer mis notas en las fotos para una revisión en la ranura.
