Steadycam (5 / 7 paso)

Paso 5: El cardán

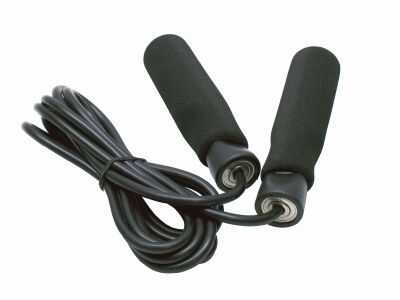

Desafortunadamente, para este paso estoy revisando mi primer intento de hacer esta plataforma así que esto es sólo un resumen de una pieza acabada. Desde entonces he encontrado una cuerda de salto de "everlast" llamada una cuerda de velocidad que eliminaría la necesidad de fuente hacia un cojinete y ajuste para el material de la manija.

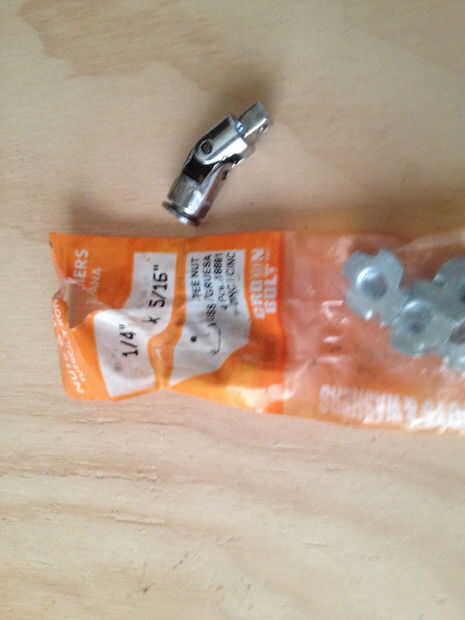

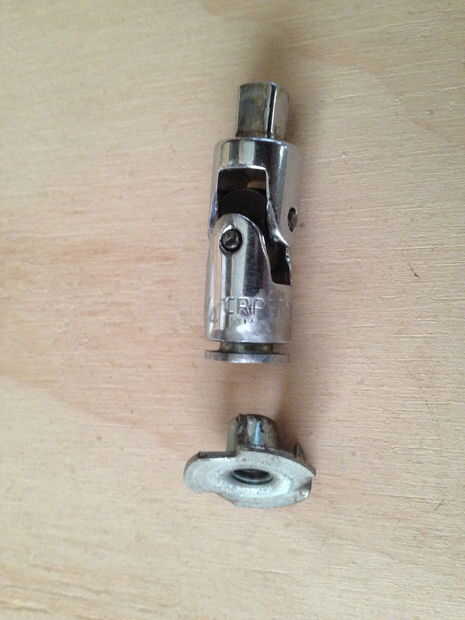

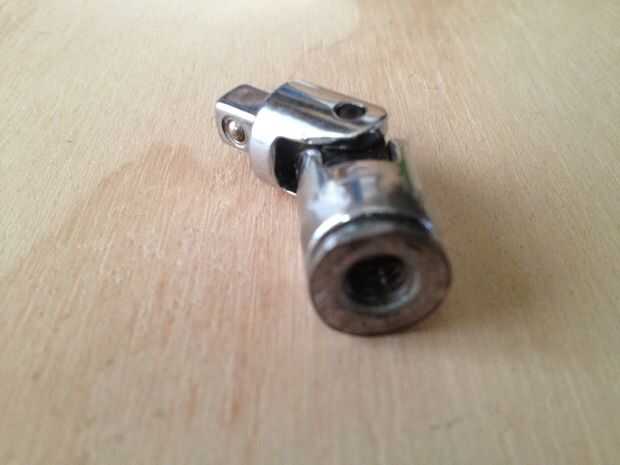

Lo primero que hice aquí fue hacer la pieza giratoria/Universal. Para esto taladró el extremo hembra del adaptador de 5/16". A continuación, I había aplanado hacia fuera las lengüetas en un 1/4-20 x 5/16 t-nut y empujó, martillado y venció en el agujero. (Si encuentras una alternativa más fácil por favor lo publique en los comentarios.) Finalmente, molido o archivo los bordes de la t-nut flush con el adaptador y es, realmente!

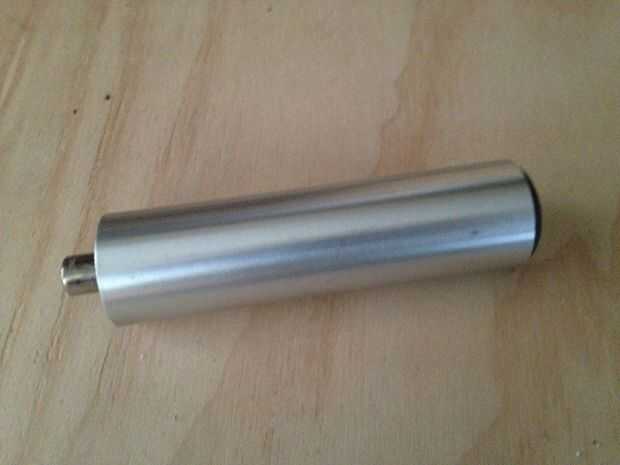

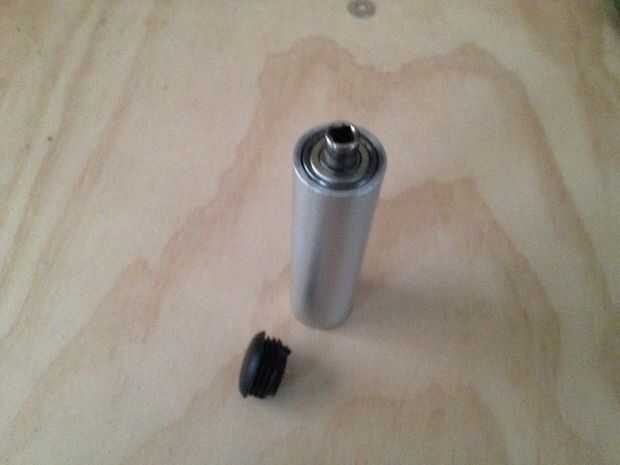

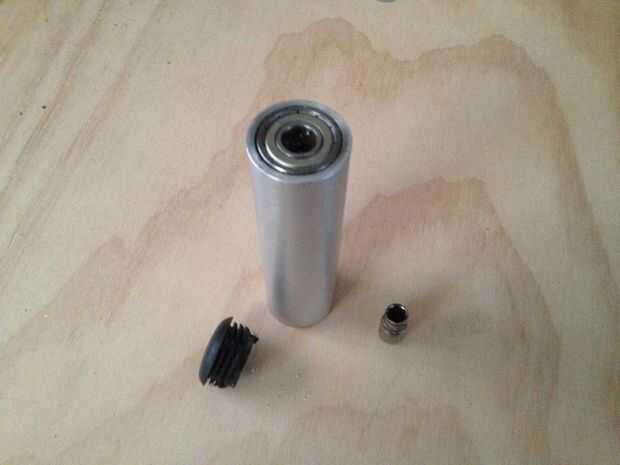

Para la manija, propongo encontrar la cuerda de velocidad mencionados en una tienda de descuento o una tienda de segunda mano si tienes suerte. El mango en la mía es de un eje de motor fuera de borda motor guía (1"-tubo de pared gruesa), el tapón, también de 1", es de una barra de lap desechados en un viaje de diversión y creo que el rodamiento 6202, no es seguro. Tenía a la piedra de afilar hacia fuera un extremo de la tubería para el cojinete y apreté con un poco de retención de cojinete compuesto. Para conectar el mango al adaptador simplemente encontrar un 1/4" coche enchufe que encaja perfectamente en la pista interior del rodamiento y pega con cuidado en. En mi caso, fue una toma de 7mm que tenía que moler levemente para caber el cojinete.

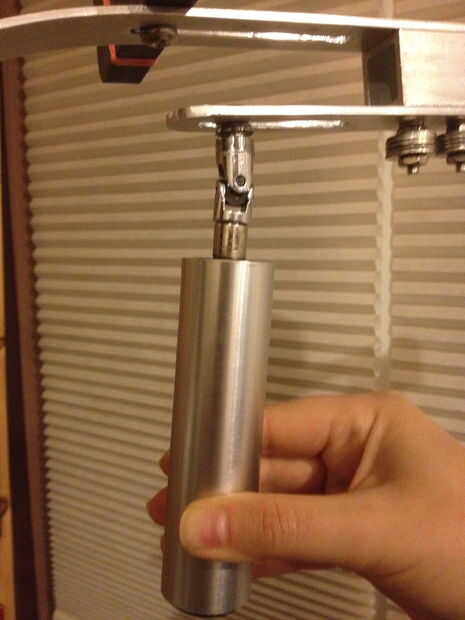

Una vez hecho esto, usted termina con una manija fácilmente desmontable que puede ser adaptada para otras monturas que la plataforma podría ser útil.
