Paso 1: Obtener el código y alambre para arriba!
Hemos escrito una biblioteca ordenada para C y Arduinoese, si no utiliza un AVR el código de C es muy portable y debería tomar sólo unos minutos en tu microcontrolador favorito.
Descargar desde github - haga clic en Descargar fuente para agarrar todo. Si está utilizando un Arduino, bosquejo Instale la carpeta ST7565 que contiene la biblioteca y un ejemplo

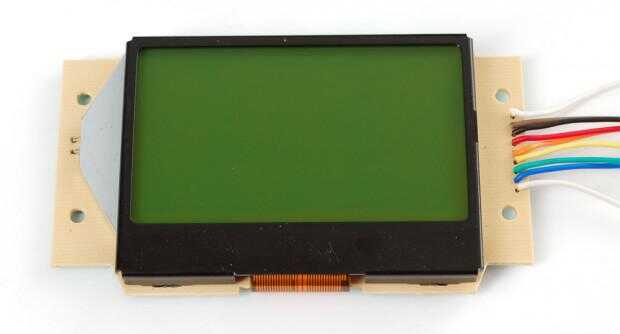

Alambre para arriba!Empezaremos por soldar cables a la pantalla LCD. Usaré los alambres del arco iris para que sea un poco más fácil de diferenciar pero puede usar lo que usted desea. El tono del conector es de 2mm que significa no cabe en un protoboard pero los cables son fáciles de añadir en.

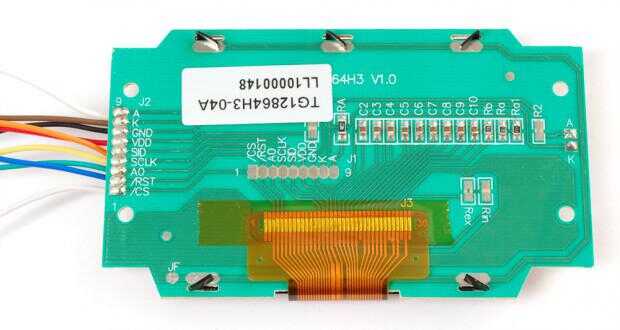

Estos son los colores de los cables y las clavijas van a:
- /CS - Chip Select - blanco
- /RST - reset - azul
- A0 - sometiimes llamado RS - verde
- SCLK - reloj Serial - amarillo
- SID - datos de entrada Serial - naranja
- VDD - 3.3V corriente - rojo
- GND - masa - negro
- K - cátodo de LED - marrón
- A - ánodo del LED - blanco
En este tutorial asumimos que estás usando un microcontrolador de 5V como un Arduino, si tu chip está en marcha en 3v, puedes básicamente ignorar la 4050 y todo lo demás hacer!

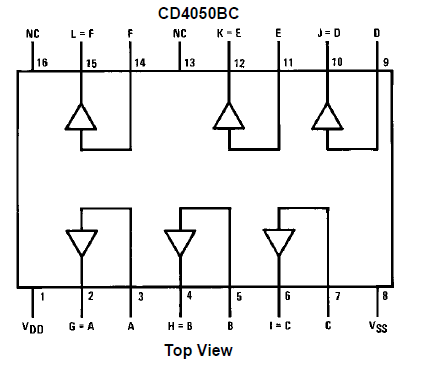

El 4050 es un chip que convierte el alto voltaje de 5V hasta 3V, aquí está un diagrama de
Comience conectando el pin 1 de la 4050 (rojo) de la viruta a 3,3 v y el pin 8 de la 4050 (negro) a tierra. En la siguiente imagen, los dos carriles del lado están conectados al pin de tierra y 3V de Arduino.

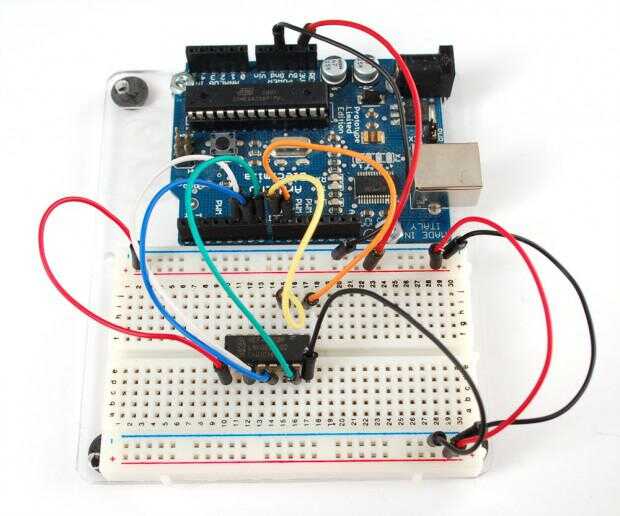

Luego conecte:
- 9 digital de Arduino al pin 9 de 4050 - naranja
- 8 digitales de Arduino al pin 11 de 4050 - amarillo
- 7 digital de Arduino al pin 7 de 4050 - verde
- 6 digital de Arduino al pin 5 de 4050 - azul
- 5 digital de Arduino a la clavija 3 de 4050 - blanco
Haga clic en la foto para ver más grande si necesita ayuda con el cableado

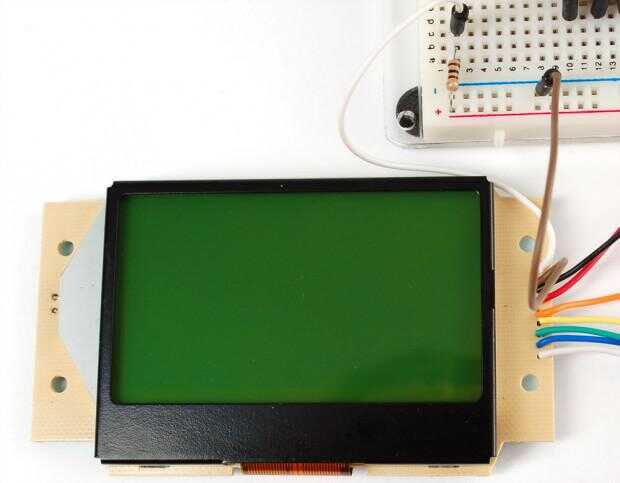

Ahora el 4050 está conectado al Arduino podemos conectar la pantalla LCD hacia arriba. Comenzaremos con la luz de fondo (que es opcional) Brown (K) se conecta a tierra y blanco (A) se conecta a través de una resistencia de ~ 100 ohm a 3V. También puede conectarlo a 5V a través de un resistor de ~ 270. Asegúrate de tener algún tipo de resistencia.
Finalmente el LCD alimentación y datos líneas. Conecte rojo (VDD) a 3,3 v y el negro (GND) a tierra. Luego conecte
- Naranja (SID) al pin 10 de la 4050
- Amarillo (SCLK) al pin 12 de los 4050
- Verde (A0) al pin 6 de la 4050
- Azul (/RST) al pin 4 de los 4050
- Blanco (/CS) al pin 2 de los 4050

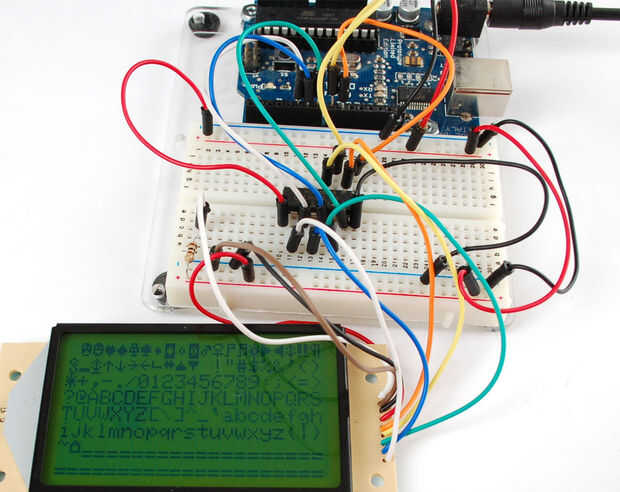

Ahora puede ejecutar el sketch de ejemplo de ST7565 en la biblioteca que muestra algunos de las muchas maneras que usted puede utilizar la pantalla.
¡ Disfrute!
