Paso 2: Construir el circuito

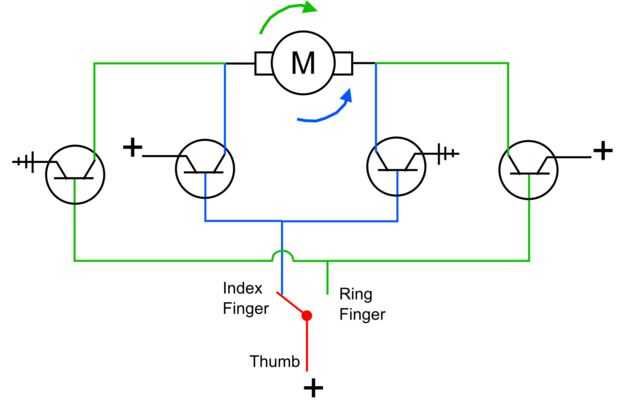

Para controlar el motor que hice el circuito que se muestra a continuación. El M es motor de walkman de CD. Cortar los cables que van a él para que pueda conectar a su circuito. Los círculos en el diagrama del circuito son los transistores. También puede usar matrices de fotodiodo opto-aislado u otros tipos de interruptores. Por todas partes ves un '+' significa que el alambre el + parte de su alimentación (en las baterías AA caso 3). Donde ves un lado árbol de Navidad que significa que conectar al - lado de la fuente de alimentación cable.
Este circuito simple utiliza un tripole (un interruptor con tres posiciones) para controlar el actuador lineal que tenemos el lector de CD. Este interruptor se compone de mi dedo pulgar, dedo índice y dedo anular, que tiene los cables conectados a ellos. Tocando el pulgar a 1) el dedo índice 2) anillo de dedo o 3) nada, uno puede respectivamente gire el motor de actuadores lineales hacia la izquierda, hacia la derecha o no.
Esto sucede porque en el primer ajuste del interruptor (cable tocada al dedo índice cable de pulgares) soy conectar alimentación (+ 5V) a las bases de dos transistores (siga la línea azul). Estos transistores, al accionar permiten poder fluya a través del motor de la izquierda (el + poder) a derecha (el - lado de la alimentación).
Mientras tanto, en la segunda configuración del interruptor (cable de pulgares tocada al cable del anillo), yo soy conexión de alimentación (+ 5V) a las bases de dos otros transistores (seguir la línea verde). Estos transistores, al accionar permiten poder fluya a través del motor de la derecha (el + poder) a izquierda (el - lado de la alimentación).
Finalmente en el tercer ajuste de interruptor yo estoy sin tocar mi pulgar para el dedo anular o índice de alambre, para que el motor no recibe ningún poder en absoluto y por lo tanto no se mueve. Debido a la manera en que los engranajes de gusano, de alimentar el motor dejará la lente de láser en su posición actual, incluso si hay una fuerza aplicada a él (es decir, si todavía está tirando en la piel que rodea el ojo). Una vez más, esto hace sinfin ideal para esta aplicación.

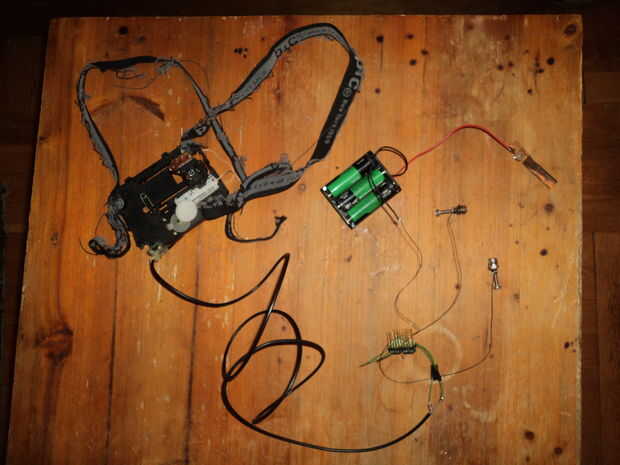

En la segunda foto se puede ver este circuito en estado montado. Pongo notas en la foto para que veáis lo que es.
