Paso 1: Conseguir el actuador lineal
usted necesitará un actuador lineal bastante fuerte para poder tirar de la piel lo suficiente para tener el efecto deseado. Me acordé que los reproductores de CD tenían motores de engranaje agradable en ellos para mover el láser hacia adelante y hacia atrás a través de lo CD, así que miré a través de mi montón de chatarra y encontré un viejo walkman de CD. Rasgó aparte usando destornilladores etc. y tomó el montaje del actuador lineal, esto se verá diferente dependiendo del reproductor de CD, pero es fácil de identificar si sabes lo que estás buscando. No tomar fotos de esta parte por lo que tendrás que mirar las fotos que saqué de wikipedia (http://en.wikipedia.org/wiki/CD_Walkman, http://en.wikipedia.org/wiki/Compact_Disc_player).

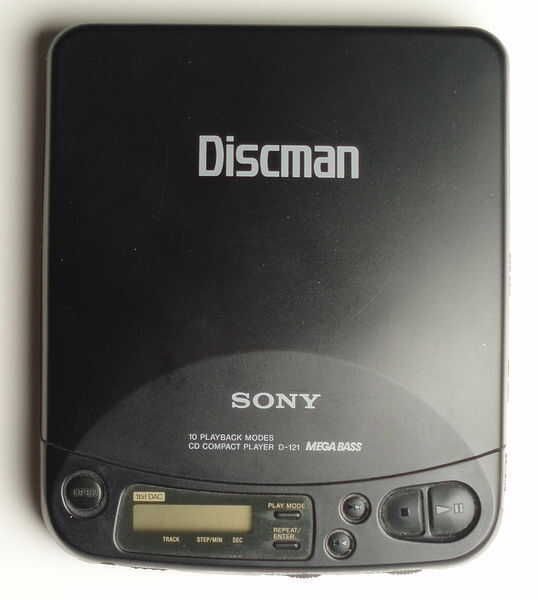

= La primera foto muestra un reproductor de CD portátil, también puede tomar aparte un reproductor de CD portable no pero son generalmente un poco más difíciles de desmontar.

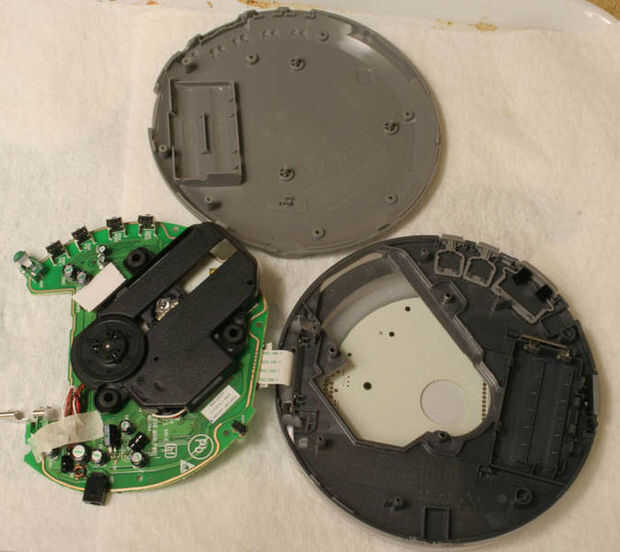

= La segunda foto muestra el interior de un reproductor de CD. La región negra en el tablero verde de la izquierda es lo que buscas, tiene todo los necesarios motores y engranajes conectados.

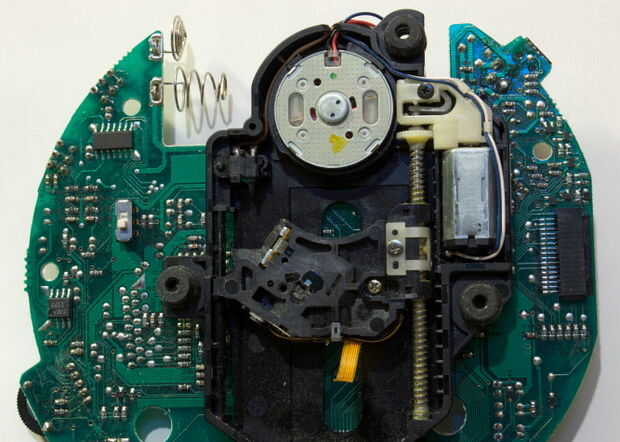

= La tercera foto muestra este mismo mecanismo desde la parte inferior, mostrando los motores y los engranajes. No es necesario desmontar este mecanismo, se deberá usar como es. Todo lo que necesitas para cortar son los cables que van al motor rectangular (como se indica en la foto).
En la tercera foto: nos a interfaces con el motor rectangular que está conectado con el engranaje de gusano que se conecta a la lente del láser. La lente del láser consigue moverse linealmente, arriba y abajo a lo largo del engranaje de gusano. Un sinfin es la mejor manera para permitir que los motores de bajo par (como el pequeño rectangular de la foto) para ser utilizado en aplicaciones de alto torque (como esta), pero algunos lectores de CD más baratos no utilizan engranajes de gusano. Estas configuraciones de equipo alternativo también funciona bien para esta aplicación.
