Paso 1: Herramientas y materiales...
Herramientas
Para construir este proyecto se necesita acceso a un cortador del Laser del CO2 capaz de acrílico 1/4" corte. Si usted elige hacer el mandril como te he descrito también tendrá acceso a un torno de metal. Más allá de esto usted necesitará un destornillador y un juego de brocas de centro y Taladro Brocas (y normal torno herramientas de torneado)

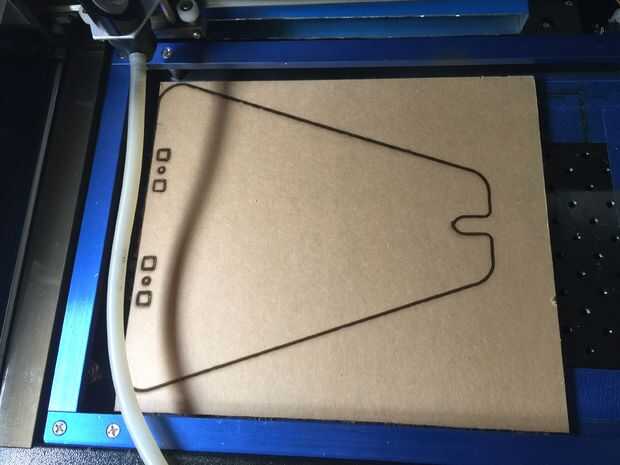

Mi cortador del laser es un (Chino barato hecho) 40 Watt CO2 láser de corte. Es pequeño y sólo puede cortar unos 8" por 10". Cortar 1/4" acrílico es necesario hacer 3 pasa - 2 a 4mm por segundo y uno en 6mm por segundo.
Hará a cualquier torno metal lo suficientemente grande para hacer el mandril. Usted necesitará el portabrocas para poder mantener y apoyar una barra de aluminio de 2" de 3.5 a 3.75 pulgadas de largo. Si no tienes acceso a un torno, hay muchas otras opciones. Usted podría imprimir 3D un mandril. O que pudieras lanzar uno con resina o epoxi. O usted podría cortar extremos de acrílico de sobra (usando el cortador del laser o un taladro con un cortador de círculo), etc.. Ser creativo. :)
Materiales

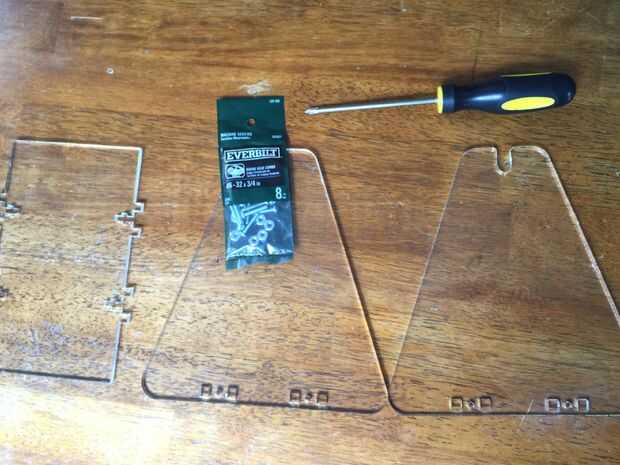

La base de soporte está hecha de acrílico de 1/4". Cortes de acrílico con el cortador del laser. Tu también puede usar 1/4" multilaminada de abedul báltica, u otros materiales de similares características. Si tiene suerte de vivir cerca de San Antonio, TX o si tu ciudad tiene un proveedor de plástico como plástico de la fuente de San Antonio que vende los restos de acrílico de las cosas que ellos hacen, usted podrá recoger pedazos de chatarra por muy poco costo. Plástico de la fuente de San Antonio vende sus desechos para $1,00 por libra. Eso significa que la parte de acrílico de este proyecto cuesta cerca de $1,00.
Los archivos que he diseñado para el uso base 4, 3/4" largo #6-32 tornillos y tuercas. Asegúrese de obtener los tornillos que están en la parte inferior de la cabeza como los pernos de cabeza redondeos que utiliza. Tornillos trabajar demasiado, armadura de pernos de cabeza. Las que usé vinieron de Home Depot y costo $1,18 para una bolsa de 8.

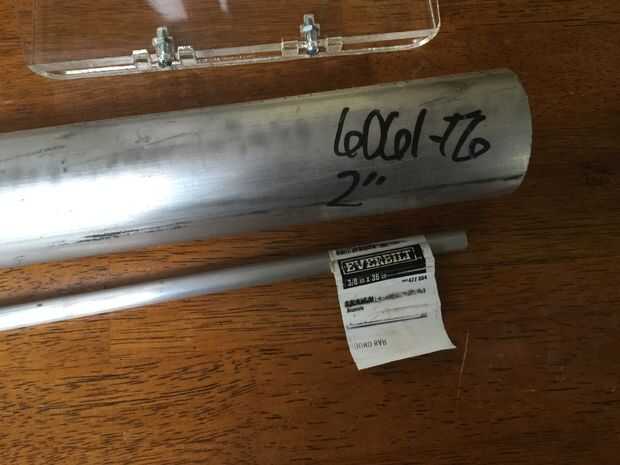

El mandril se hace de una pieza de 2" redondo, barra de aluminio 6061-T6. Se corta 3,625" de largo. Compruebe para ver si tu ciudad tiene un proveedor de metal. Aquí en San Antonio compró mi metal de Metales Westbrook. Si usted compra de Westbrook o de un proveedor en línea tales como SpeedyMetals.com o OnlineMetals.com, generalmente se corte el tema a la longitud necesitada. Utilicé una sierra de cortar metal para cortar mis bares. Lo más probable es que tengas un torno también tienen acceso a algo que puede utilizar para cortar sus metales.
Usted también necesitará 5 pulgadas o 3/8" redondo barra/barra de aluminio. Esto está disponible en la mayoría de las ferreterías. Compré la pieza que estoy usando de Home Depot, aunque probablemente hubiera sido menos costoso obtener si de metales Westbrook.
