Soporte amoladora 3 posiciones (4 / 6 paso)

Paso 4: Metal fundido

La diversión comenzó... preparación de la soldadura, es decir. La parte más importante y menos emocionante de soldadura.

Pasó un trozo de tiempo en la cabina de chorro de arena limpieza de todas las piezas. Hubo una gran escala de molino en algunas piezas, corrosión en otros, y la pipa había sido pintada.

Por supuesto, no todos de esta preparación era necesario para la soldadura, pero sería para la pintura - y he aprendido que es mucho más fácil de piezas del chorro de arena antes de que se reunieron en un gran proyecto.

A continuación, todas las articulaciones tienen biseladas. Estaba usando un soldador TIG que maxes a 225 amperios y que no iba a corte 3/8" de acero, para que biselado las articulaciones para conseguir penetración completa y asegura que eran limpios.

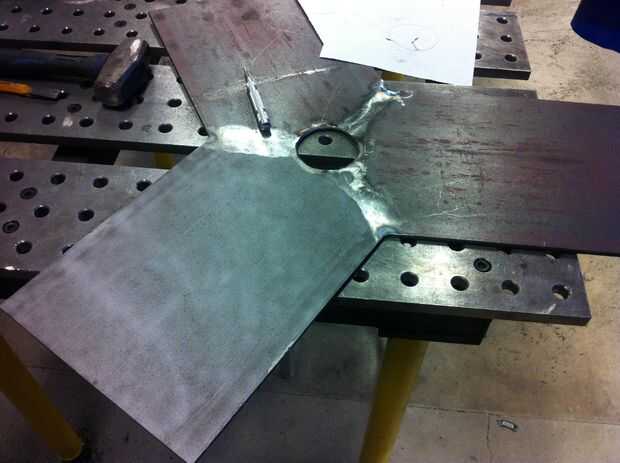

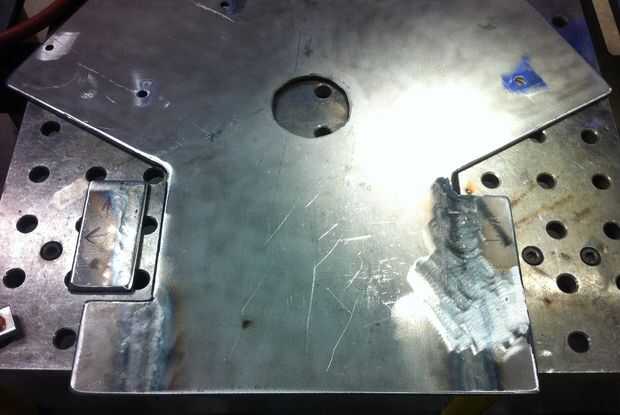

En primer lugar, ingresé a las placas para formar la parte superior, luego las soldaduras al ras del suelo. A continuación he añadido extensiones laterales en un ala para la estación más afiladora. Para combatir cualquier posible diferencia en el espesor del material, soldados les en la parte inferior en primer lugar, con ambas piezas está boca abajo, al ras de la mesa de soldadura.

A continuación, soldó con autógena las ruedas a las patas. Normalmente esto no es una buena idea, pero tenía una idea específica del look final que quería, además hubo una pequeña complicación que la base de montaje de la rueda era más ancha que las piernas.

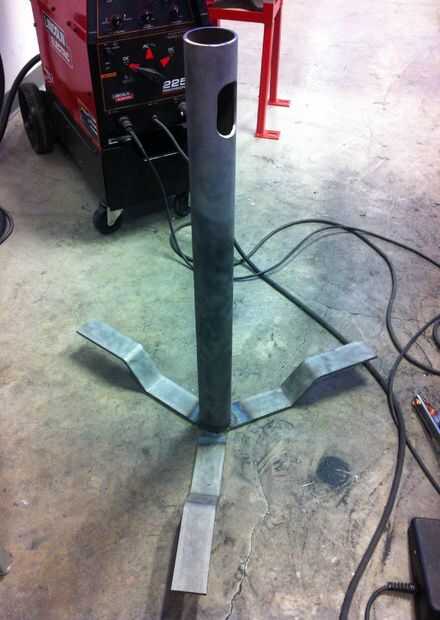

Entonces soldó con autógena las piernas a la columna del centro. Empecé con las patas al ras fijadas a la mesa, así podría controlar deformaciones como apliqué mucho calor a las articulaciones gruesas. Una vez se hicieron la parte superior de las articulaciones de la pierna, el proyecto la vuelta boca abajo en el piso y sujeta a la mesa de soldadura para estabilidad mientras que soldado con autógena de la parte inferior de las articulaciones de la pierna.

Finalmente, soldó con autógena la parte superior hacia la columna. Alineación tuvo delicadeza un poco, por lo que las piernas se centra con la parte superior. El proyecto fue volteado boca abajo sobre la mesa de soldadura para que la parte superior podría cuadrada, afianzado con abrazadera y soldada en la parte inferior. Entonces el proyecto se coloque en posición vertical en el piso para terminar la soldadura del lado superior y muele suave.
