Paso 2: Hacer las matemáticas
Pasé un poco de tiempo poner hacia fuera el diseño y medidas ásperas a escala sobre papel cuadriculado. Entonces se alistó la ayuda de mi hijo de secundaria para la trigonometría calcular las dimensiones del punto triangular en cada cuña.

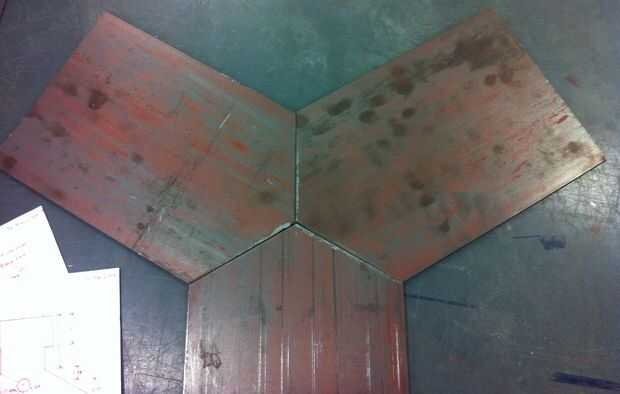

La idea era tomar tres piezas pequeñas de acero y unirlos para formar una sola placa 3-ala - una plataforma para cada una de las muelas. Decidí dejar el orificio superior de la chimenea abierta para un par de razones - en primer lugar, para enrutar los cables de alimentación a través de él; y segundo, por lo que podría soldar con autógena la placa al tubo en la parte superior e inferior.

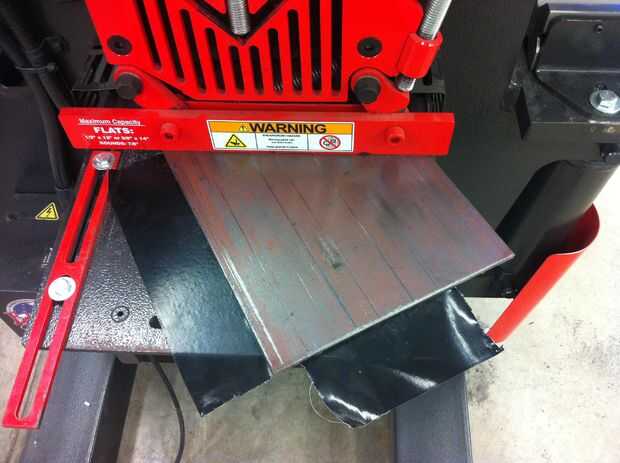

Cortar las placas ásperas, y había marcado por el extremo puntiagudo. Me las arreglé para obtener el ángulo primero cortar con precisión, por lo que he utilizado como una plantilla a disposición marcas de cinta en el cerrajero para que pudiera más fácilmente con precisión / rápidamente del esquileo los otros cortes en ángulo de 5. Esta técnica funcionó muy bien.
Longitud de las placas se basó en cómo yo podría apretado un poco las 3 muelas uno al otro sin ellos interfieren con el funcionamiento o acceso. Inicialmente esto fue trabajado hasta en el papel, entonces prueban con los instrumentos reales. Una de las muelas (una estación afiladora) tenía una base particularmente amplia, por lo que la placa para maquina para eso sería necesario extra ancho agregado más adelante en el proceso.

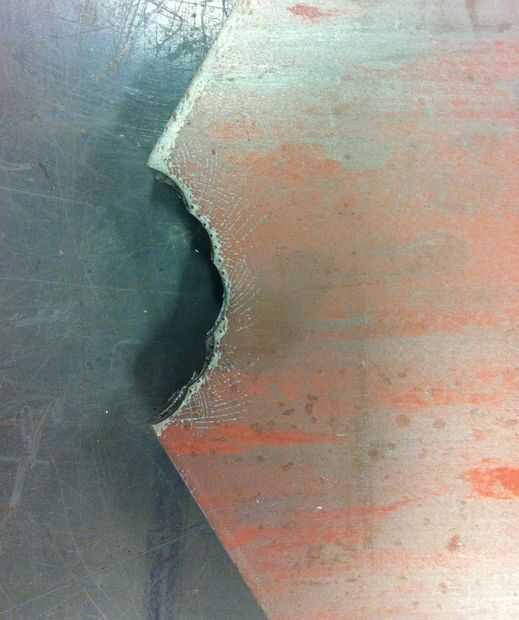

Para hacer el agujero central, primero dibujaba un círculo en Illustrator e impreso en papel. Luego, con las 3 placas alineadas utiliza un punzón transferir el contorno del círculo sobre las 3 piezas. En este punto, podría han usado un cortador de plasma para cortar los arcos, pero he optado en su lugar utilizar un sacador de agujero grande como una cortadora para el corte áspero de la forma. Más tarde sería limpiarse usando una amoladora.
