Soporte amoladora 3 posiciones (3 / 6 paso)

Paso 3: Torcido como la pierna de un perro

Por coincidencia, diseñé para 3 patas - no porque hubo 3 Rectificadoras, sino porque este soporte sería móvil. Móvil significa que las piernas no pueden ser niveladas en un lugar fijo. Pero 3 patas significan que siempre tocando el piso - tal vez no perfectamente plomada o nivel, pero estable. En cambio, una base de 4 ruedas nunca ser feliz y nunca es estable.

Me decidí a probar algo diferente con la base - agregar una pata de perro, similar a los soportes de equipos en hospitales. La idea era tener espacio libre suficiente para que la rueda puede girar libremente, pero a continuación, colocar la base inferior donde se une la columna del centro. Esto reduciría el centro de gravedad, que hace el soporte un poco más difícil a caer con el equipo pesado en la parte superior.

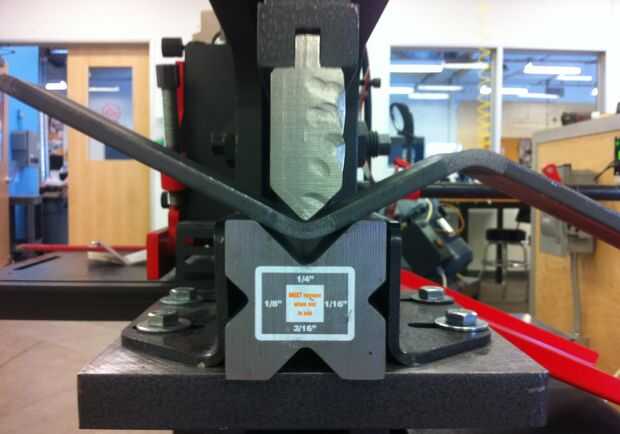

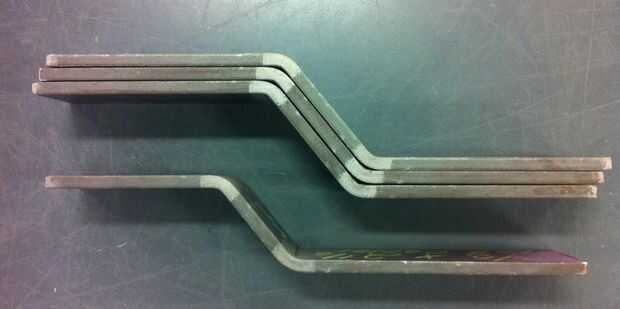

El concepto fue elaborado con una pieza del material de prueba para ver qué ángulo para hacer las curvas y durante cuánto tiempo para cortar las piernas. Colocó en cerca de 45 grados - la parte importante es que ambas curvas eran exactamente el mismo ángulo, por lo que los extremos de la pierna sería paralelo.

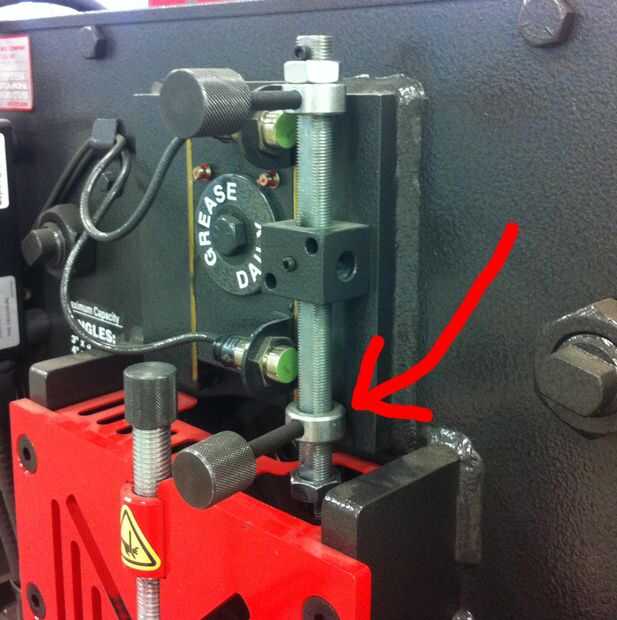

Clave para que las curvas idénticas fijaba un tope de profundidad automático en la prensa hidráulica. Esto hace que el doblador solo ir tan lejos, y rendir un ángulo constante de una curva a la siguiente.

Similares a las placas superior, imprimí una plantilla para donde los patas se encuentran la columna del centro, transfirió los arcos, y desbastadas extremos de las patas con el agujero de sacador.
