Paso 4: Construcción de la NADADA (onda secuencial de máquina de impresión)

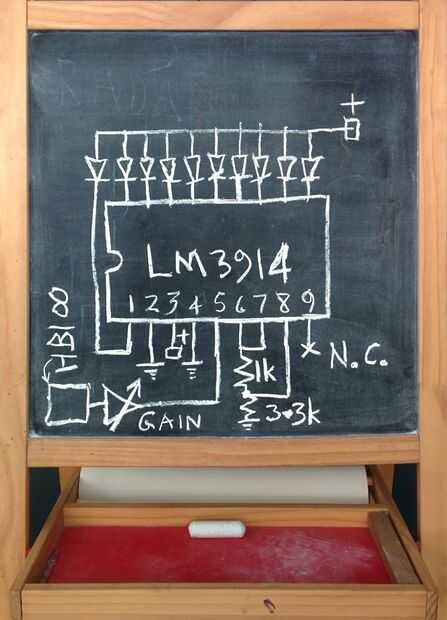

Comenzar con un chip LM3914 como se muestra en la tiza dibujo encima. Puede referirse a la hoja de datos del LM3914.

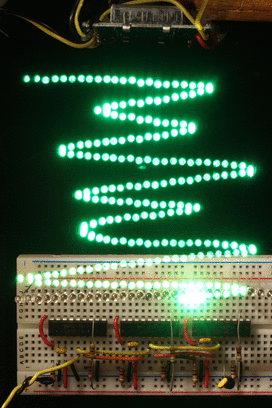

El radar HB100 es fijo inmóvil en el medio ambiente, y la matriz lineal de LEDs se agitó hacia adelante y hacia atrás. Funciona como un "objetivo" para el radar, así volviendo que un Doppler cambió de puesto la señal de radio que se muestra en la dotgraph.
Un amplificador de ganancia ajustable se puede utilizar para ajustar la sensibilidad de la nado dependiendo de cuánto es la dotgraph del radar. Si usted está encontrando que el aumento es insuficiente, puede aumentar la ganancia del amplificador, o también puede aumentar el radar transversal del blanco por poner un pedazo de metal u otro material reflectante del radar a la dotgraph.

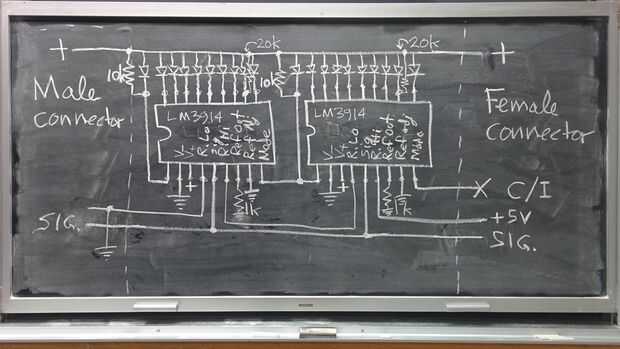

Si quieres un baño de mayor resolución, puede cascada las virutas del LM3914 como se muestra en la segunda tiza dibujo. Aquí, en lugar de utilizar una referencia generada internamente, utilizamos un referente externo de 5 voltios proporcionado por un regulador 78 L 05 voltaje que nos da más flexibilidad.

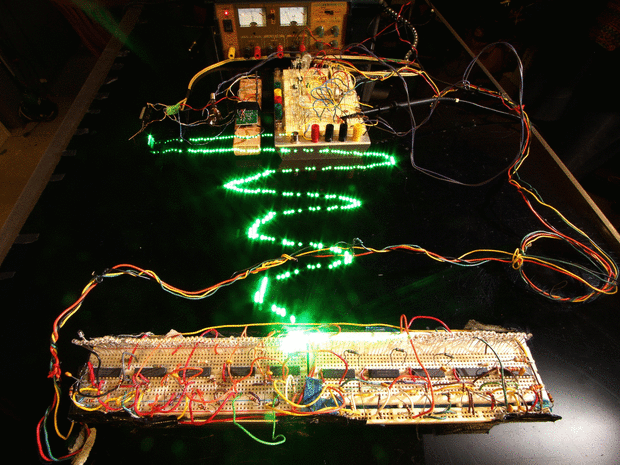

La imagen que se muestra en el centro inferior muestra mi montaje de tres chips de LM3914 para conducir 30 LEDs. El radar HB100 se muestra en la parte superior de la imagen y es lo que está generando las ondas de radio que vemos.
La imagen que se muestra en la parte inferior derecha es una imagen que tomé de una configuración protoboard elaborada por un estudiante, con 10 fichas de LM3914 conducción 100 LEDs. En mi crítica de esta lección, señalé que los LEDs deben ser más cuidadosamente dispuestos en línea recta, debido a defectos leves en su alineación ocasionar la interrupción masiva de la forma de la onda. El uso de una placa de circuito con LEDs de montaje superficial dio lugar a un rendimiento mejorado con respecto a la alineación. Sin embargo, puede implementar rápida y fácilmente esta "persistencia de exposición fenomenal aumentada realidad efecto".
Como herramienta de enseñanza, esto ilustra también el concepto de "estar olas" con respecto a las ondas estacionarias.
