Paso 2: Manifestar el "efecto de Mann": comprender el principio de realidad aumentada fenomenal

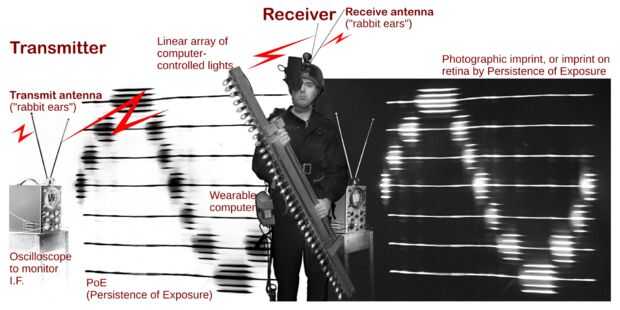

Por encima de las ilustraciones: ilustración superior, un transmisor en una ubicación fija genera una onda electromagnética que es recibida por una antena de móvil. La antena móvil se encuentra en un medio de visualización lineal que muestra el voltaje de una señal desmodulada. Como la antena de recepción se mueve a través del espacio, muestra cada punto a lo largo de la onda electromagnética. A continuación se muestran dos encarnaciones alternativas de este efecto.
NADO (máquina de impresión de onda secuencial) es un dispositivo que imprime las olas en su retina o en el medio fotográfico como usted alrededor de onda en el espacio [Mann, IEEE CE 2015 4 4, cubierta + pp92-97] [Mann, cabrillas y chirplets, cubierta + pp99-128, mundo científico 1992].
Esto es debido a un efecto que descubrí en mi infancia, cuando mueve un osciloscopio roto (no barrido) atrás y adelante para simular una base de tiempo moviendo a través del espacio. Lo que descubrí en espacio-tiempo era que la base puede ser espacial más que temporal, y así la spacebase muestra las ondas con que realmente son en la realidad física, cuando un sensor (como una antena de recepción) se mueve hacia adelante y hacia atrás junto con el osciloscopio.

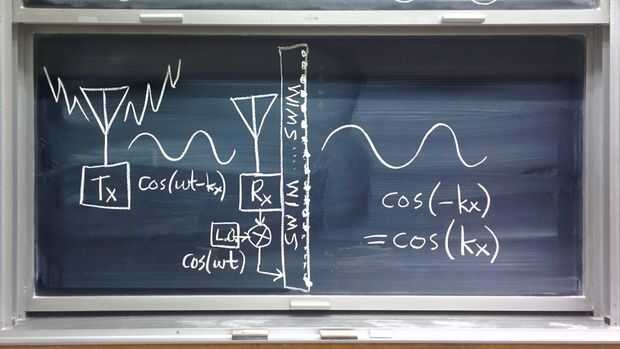

Una onda viajera puede ser representada por cos(ωt-kx). Un receptor del superheterodino toma esta señal y vamos a decir es en sintonía con la señal transmitida, así la frecuencia del oscilador local (tiza dibujo izquierda) cos(ωt). Por lo tanto el resultado, que baja a banda base es cos(-kx) = cos(kx).
Así vemos trazado por el osciloscopio es una función cos(kx) sólo de espacio, no tiempo. La onda es "sentado todavía" ahora y que podemos ver en la alineación exacta de Dónde está en el espacio (ya no viajando a la velocidad de la luz).
Más generalmente, descubrí que este concepto se puede generalizar para cualquier cantidad física sobre la realidad del recubrimiento, y funciona especialmente bien cuando se produce la alineación con la realidad en la retroalimentación del lazo de un proceso--algo mi colegas llamado el efecto"Mann".
Me gustaría ahora describir de una manera muy sencilla que puede reproducir este efecto.

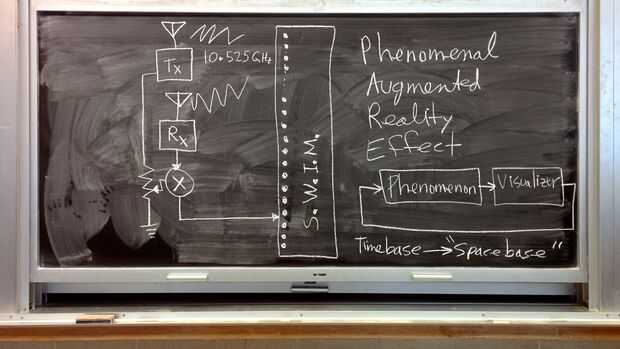

Una de las maneras más simples para reproducir este efecto es un dotgraph hacia adelante y hacia atrás delante de un radar Doppler de la onda mientras la dotgraph muestra el "cero IF" (frecuencia intermedia cero) del radar.
Puede demostrar este efecto para un bajo costo (menos de 10 dólares) con algo que puede construir en menos de una hora.
